8.64

Skilt for ATC

  1. Signalene 60A «ATC forsignal», 60B «ATC repetér målpunkt», 60C «ATC nødbrems» og 60D «ATC repetér hastighet» er satt opp ved baliser som ikke er plassert ved hovedsignal eller forsignal. Signal 60E «ATC varsel» kan være satt opp der baliser gir annen informasjon enn det som gis i hovedsignalet eller forsignalet. Signalene brukes ikke på strekning med ERTMS.
  2. For å markere balisene kan skilt for ATC ha blå og hvite trekanter på baksiden eller det kan være satt opp signal 64E «Teknisk stolpe».
  3. Signal 60F «FATC» er satt opp der det kjøres inn på strekning med FATC.
  4. Signal 60G «DATC» er satt opp der det kjøres inn på strekning med DATC.
  5. Signal 60H «ATC slutter» er satt opp der det kjøres inn på strekning uten ATC og ved kjøring inn på strekning der ATC er midlertidig er utkoblet.
  6. Signal Signalnummer og signalnavn Signalbetydning

    Gult kvadratisk skilt med sort sirkelformet felt

    Eksempel:

    Gult kvadratisk skilt med sort sirkelformet felt
    		 Signal 60A
    «ATC forsignal»    		 Informasjon om venthastighet kan gis i ATC-panelet.

    Gult kvadratisk skilt med sort trekant med spissen ned i en sort sirkel

    Eksempel:

    Gult kvadratisk skilt med sort trekant med spissen ned i en sort sirkel
    		 Signal 60B
    «ATC repetér målpunkt»    		 Repetérbalise som er målpunkt for den venthastigheten som er gitt ved innkjørhovedsignal/indre hovedsignal.

    Gult kvadratisk skilt med sort vannrett strek i en sort sirkel

    Eksempel:

    Gult kvadratisk skilt med sort vannrett strek i en sort sirkel
    		 Signal 60C
    «ATC nødbrems»    		 Repetérbalise der ATC kan foreta nødbrems ved igangsetting mot hovedsignal som viser signal 20A eller 20B «Stopp».

    Gult kvadratisk skilt med sort sirkel

    Eksempel:

    Gult kvadratisk skilt med sort sirkel
    		 Signal 60D
    «ATC repetér hastighet»

    Repetérbalise for hovedsignal. Viser hovedsignalet signal 20A eller 20B «Stopp» vil frislipphastigheten ved målpunktet være 40 km/t.

    Ett 1-tall inne i sirkelen viser at frislipphastigheten ved målpunktet er 10 km/t.

    Gult kvadratisk skilt med sort trekant med spissen ned

    Eksempel:

    Gult kvadratisk skilt med sort trekant med spissen ned
    		 Signal 60E
    «ATC varsel»    		 Restriktiv hastighet kan gis i ATC-panelet.

    Gult rektangulært skilt med sort tekst og sort kant. Skiltet kan ha tilleggstekst «begynner» eller f.eks. «begynner xxx m».

    Eksempel:

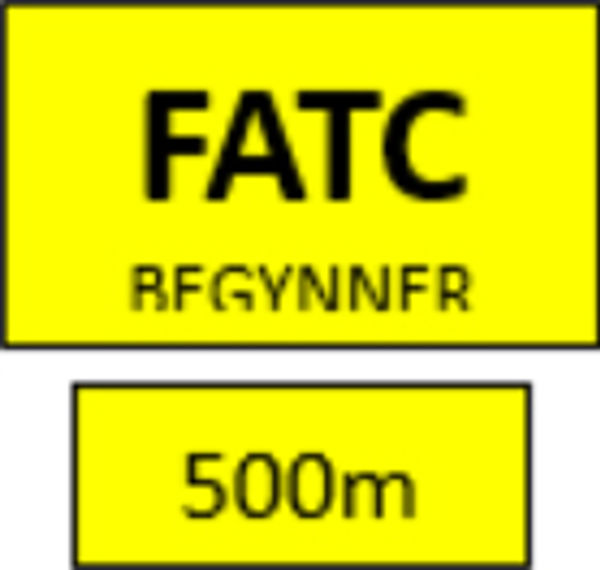

    Gult rektangulært skilt med sort tekst og sort kant. Skiltet kan ha tilleggstekst
    		 Signal 60F
    «FATC»    		 Toget kjører inn på strekning med FATC.

    Gult rektangulært skilt med sort tekst og sort kant. Skiltet kan ha tilleggstekst «begynner» eller f.eks. «begynner xxx m».

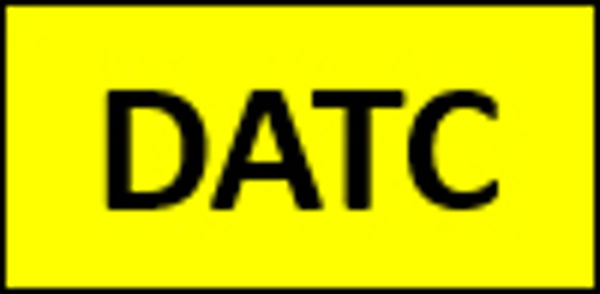

    Eksempel:

    Gult rektangulært skilt med sort tekst og sort kant. Skiltet kan ha tilleggstekst
    		 Signal 60G
    «DATC»    		 Toget kjører inn på strekning med DATC.

    Grått rektangulært skilt med sort tekst, gul kant og tre sorte streker på skrå

    Eksempel:

    Grått rektangulært skilt med sort tekst, gul kant og tre sorte streker på skrå
    		 Signal 60H
    «ATC slutter»    		 Toget kjører inn på strekning uten ATC.
