Railmanager symbolbibliotek

Publisert: 9. april 2019

Oppdatert: 14. februar 2020

1 Symboler

1.1 Sporfelter

Nummer Symbol

Beskrivelse
1
Sort horisontal linje

Sporfelt fritt.

Togvei ikke forriglet.

Ikke frigitt for lokal skifting.
2
Rød horisontal linje

Sporfelt belagt.
3
Blå horisontal linje

Sporfelt fritt.

Område frigitt for lokal skifting.
4

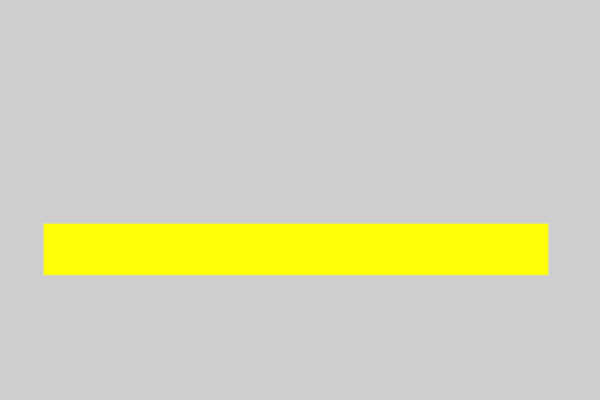

Gul horisontal linje

Sporfelt fritt.

Togvei forriglet.
5

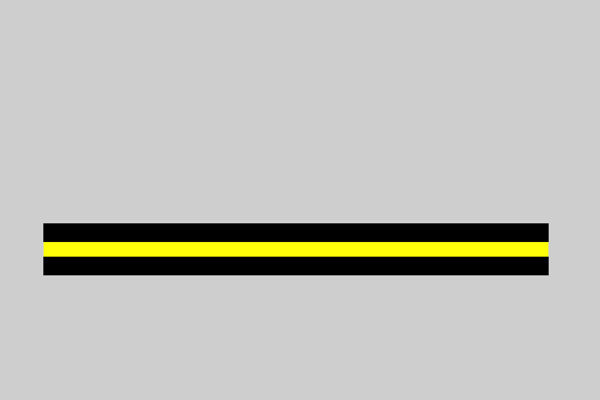

Horisontal svart linje med gule kanter øverst og nederst

Sporfelt fritt.

Skiftevei forriglet.
6

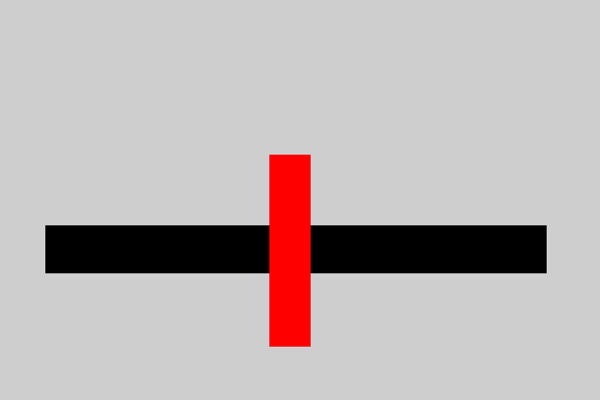

Sort horisontal strek med rød vertikal strek over midten

Sporfelt sperret.

På Rørosbanen er sperrepinne hvit dersom sporfelt er sperret i sentral og ikke i understasjonen, eller sporfelt er sperret i understasjon og ikke i sentral.
7

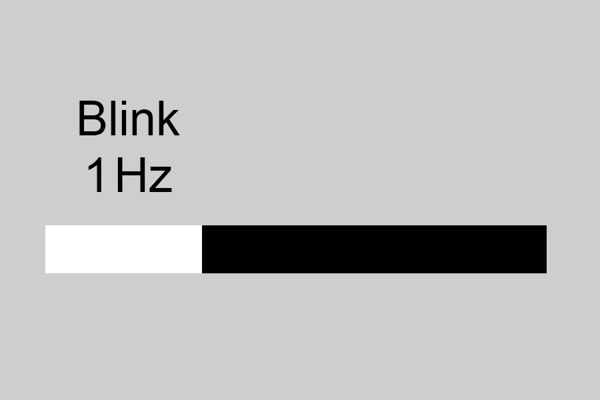

Hvit og sort horisontal strek med tekst Blink 1 Hz

Varselfelt (ankomstvarsling).

Hvitt felt blinker svart/gult med 1 Hz.
8
Hvit horisontal linje

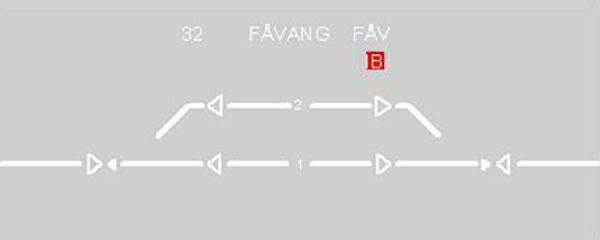

Kommunikasjonsfeil eller indikeringsblokkering.

1.2 Sporveksel

Nummer Symbol

Beskrivelse

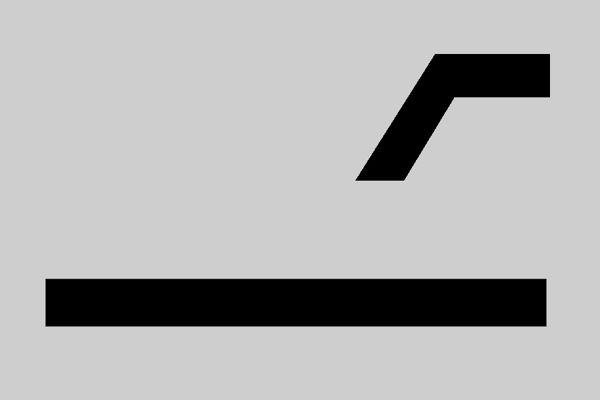

1
Sort horisontal strek under skrå vinklet linje som peker opp mot høyre og ender horisontalt

Sporveksel i pluss.

Sporfelt fritt.

Togvei ikke forriglet.

Ikke frigitt for lokal skifting.
2
Sort horisontal strek som skrår opp mot høyre og ender horisontalt, med kort strek under høyre ende

Sporveksel i pluss.

Sporfelt fritt.

Togvei ikke forriglet.

Ikke frigitt for lokal skifting.

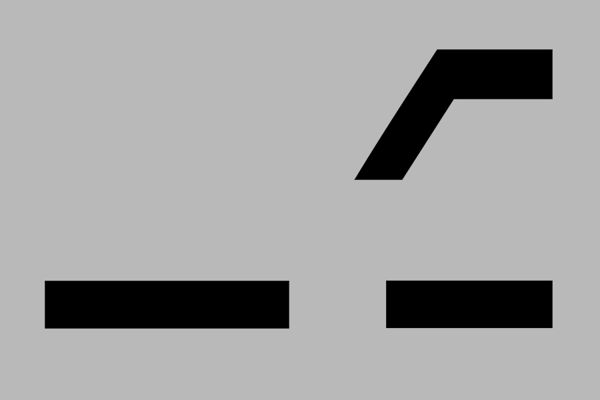

3
Skrå sort linje opp mot høyre med korte horisontale streker under til venstre og høyre

Sporveksel under omlegging.

Ikke frigitt for lokal skifting.
4

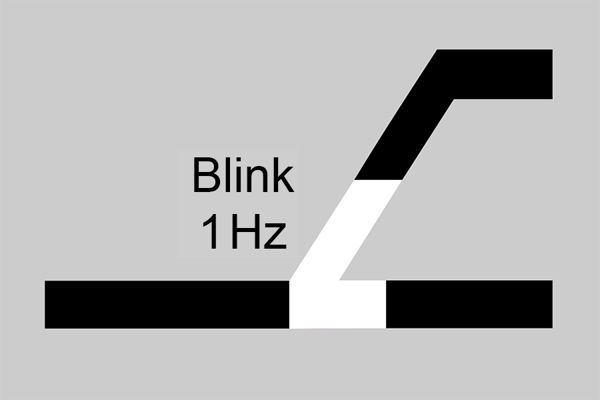

Sort linje som skrår opp mot høyre med hvit overgang merket «Blink 1 Hz»

Sporveksel ute av kontroll.

Ikke kvittet: Sporveksel blinker svart/hvitt.

Kvittert: Sporveksel er fast hvit.
5

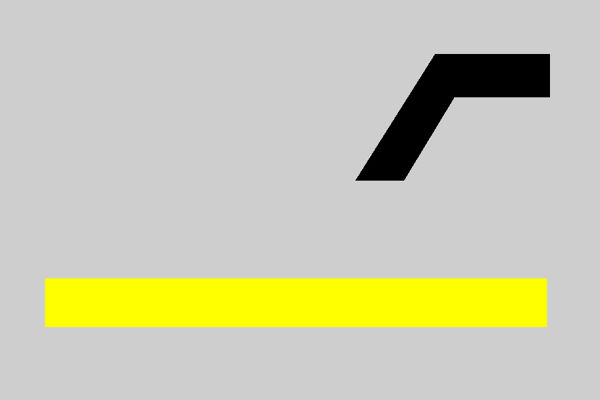

Sort linje som skrår opp mot høyre og ender horisontalt, med gul horisontal strek under

Sporveksel i pluss.

Togvei forriglet.

Sporfelt fritt.
6

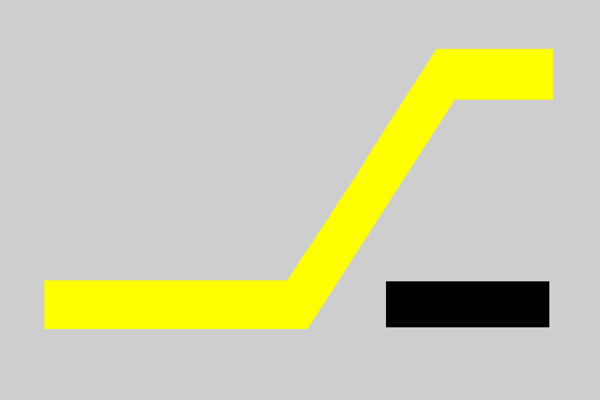

Gul linje som skrår opp mot høyre og ender horisontalt, med kort sort strek under høyre del

Sporveksel i minus.

Togvei forriglet.

Sporfelt fritt.
7

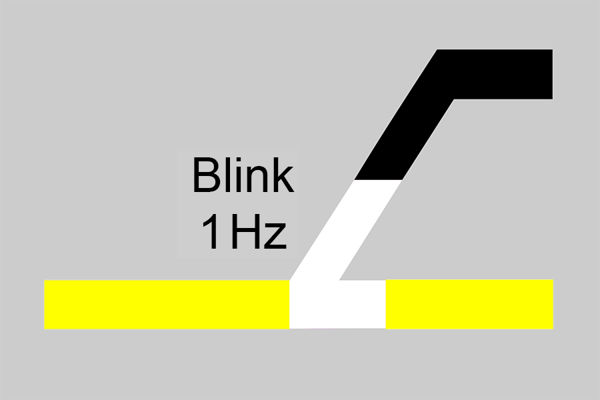

Sort linje opp mot høyre med hvit midtdel merket Blink 1 Hz og gul strek under høyre del

Sporveksel ute av kontroll.

Togvei var forriglet til rettspor når sporveksel gikk ut av kontroll.

Ikke kvittet: Sporveksel blinker svart/hvitt.

Kvittert: Sporveksel er fast hvit.
8

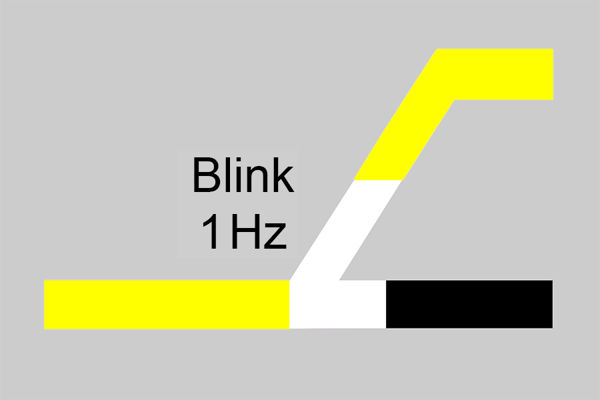

Gul linje opp mot høyre med hvit midtdel merket Blink 1 Hz og sort strek under høyre del

Sporveksel ute av kontroll.

Togvei var forriglet til avvikspor når sporveksel gikk ut av kontroll.

Ikke kvittet: Sporveksel blinker svart/hvitt.

Kvittert: Sporveksel er fast hvit.
9

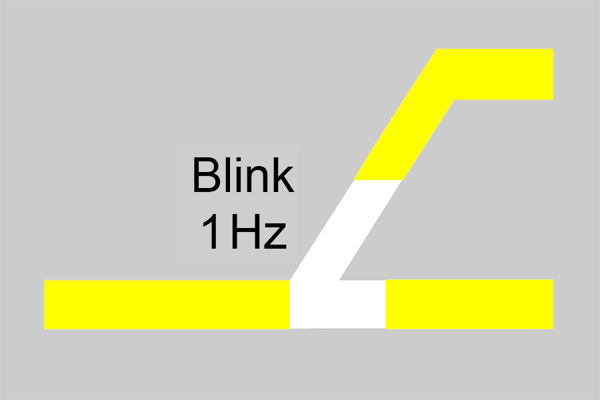

Gul linje opp mot høyre med hvit midtdel merket Blink 1 Hz og gul strek under

Sporveksel ute av kontroll.

Togvei ble forriglet etter at sporveksel var ute av kontroll.

Ikke kvittet: Sporveksel blinker svart/hvitt.

Kvittert: Sporveksel er fast hvit.
10

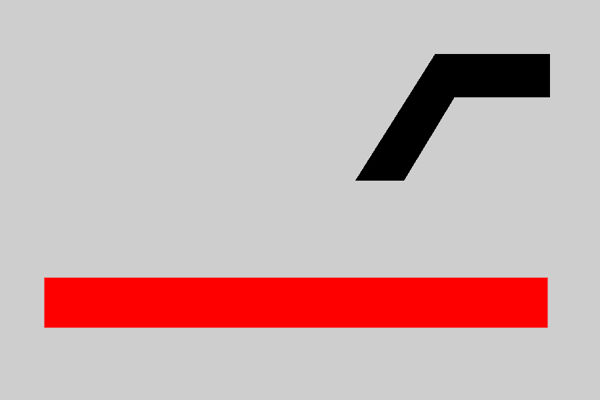

Sort linje opp mot høyre med rød horisontal strek under

Sporveksel i pluss.

Sporfelt belagt.

Svart felt er blått ved lokal.
11
Rød linje opp mot høyre med separate horisontale streker under til venstre og høyre

Sporveksel ikke i pluss.

Sporveksel ikke i minus.

Sporfelt belagt.
12

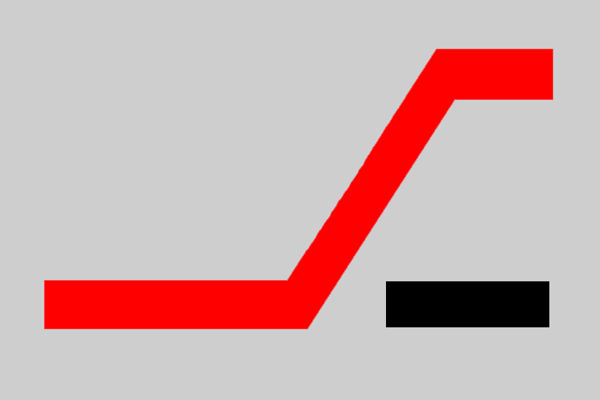

Rød linje opp mot høyre med horisontal rød strek til venstre og sort strek under høyre del

Sporveksel i minus.

Sporfelt belagt.

Svart felt er blått ved lokal.
13
Blå horisontal strek nederst og separat blå linje som skrår opp mot høyre og ender horisontalt

Sporveksel i pluss.

Sporfelt fritt.

Område frigitt for lokal skifting.
14
Blå linje som skrår opp mot høyre og ender horisontalt, med to korte horisontale streker under

Sporveksel ikke i pluss.

Sporveksel ikke i minus.

Sporfelt fritt.

Område frigitt for lokal skifting.
15

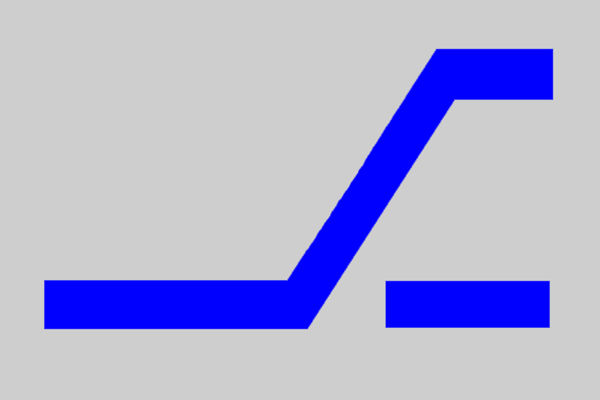

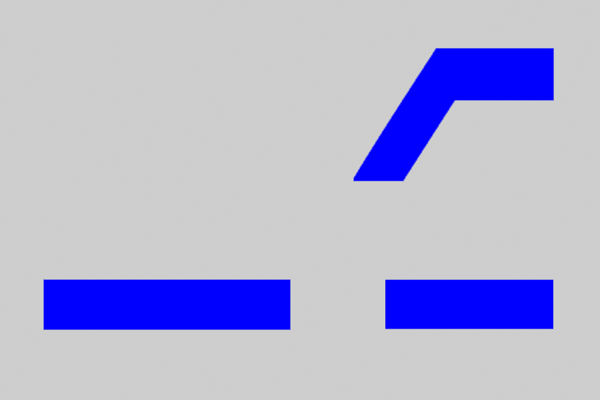

Blå horisontal strek som skrår opp mot høyre og ender horisontalt, med kort strek under høyre del

Sporveksel i minus.

Sporfelt fritt.

Område frigitt for lokal skifting.
16

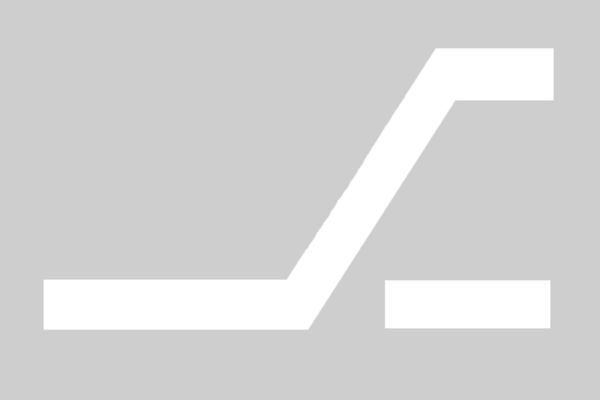

Hvit horisontal strek som skrår opp mot høyre på midten og ender horisontalt

Kommunikasjonsfeil eller indikeringsblokkering.

1.3 Hovedsignal

Nummer Symbol

Beskrivelse
1

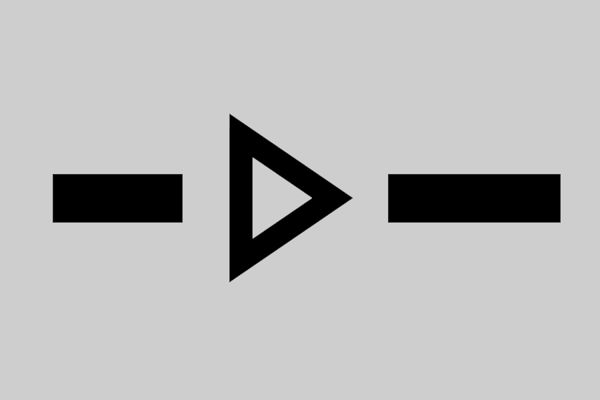

Sort åpen trekant vendt mot høyre mellom to sorte horisontale linjer

Signal viser stopp.

Togvei ikke forriglet.
2

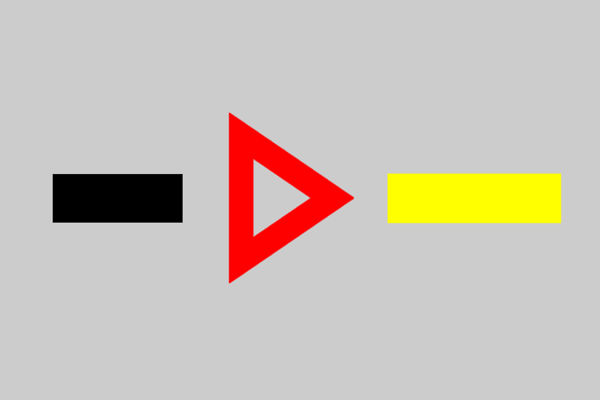

Rød åpen trekant vendt mot høyre mellom sort linje til venstre og gul linje til høyre

Signal viser stopp.

Togvei etter signalet forriglet.
3

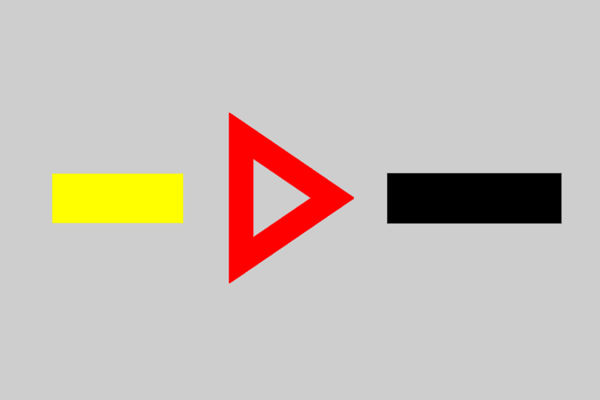

Rød åpen trekant vendt mot høyre mellom gul linje til venstre og sort linje til høyre

Signal viser stopp.

Togvei før signalet forriglet.
4

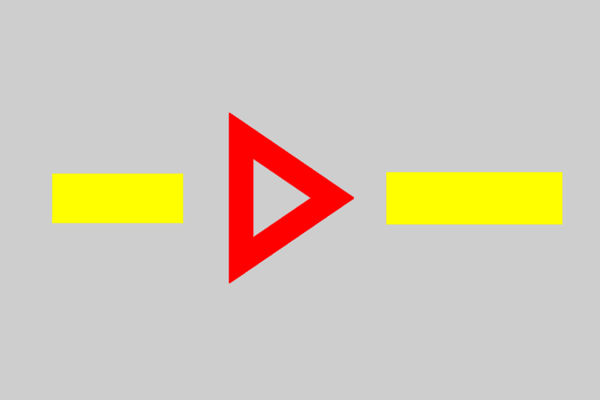

Rød åpen trekant vendt mot høyre mellom to gule horisontale linjer

Signal viser stopp.

Togvei før og etter signalet forriglet.

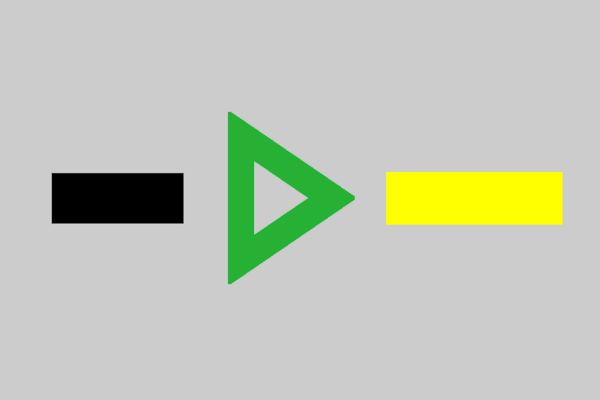

5
Grønn åpen trekant vendt mot høyre mellom sort linje til venstre og gul linje til høyre

Signal viser kjør.

Togvei etter signalet forriglet.
6

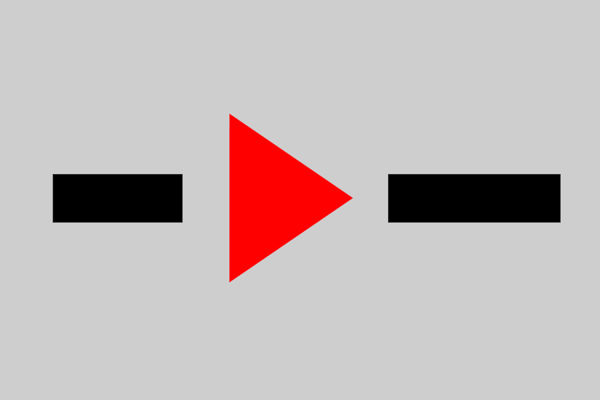

Rød lukket trekant vendt mot høyre mellom to sorte horisontale linjer

Signalstopp aktivert.
7

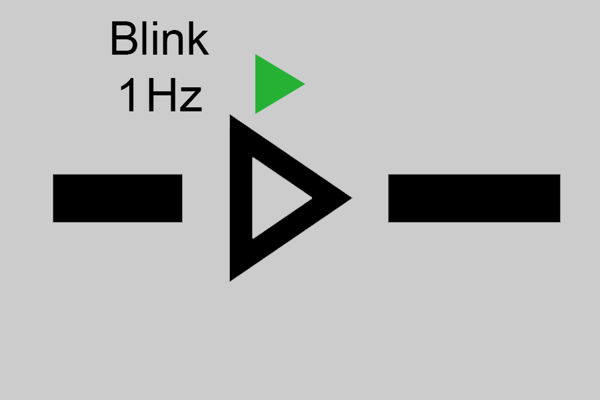

Sort åpen trekant mellom to sorte linjer med liten grønn trekant over, merket Blink 1 Hz

Signal er startpunkt i en magasinert togvei.

Grønt felt blinker grønt/hvitt med 1 Hz.
8

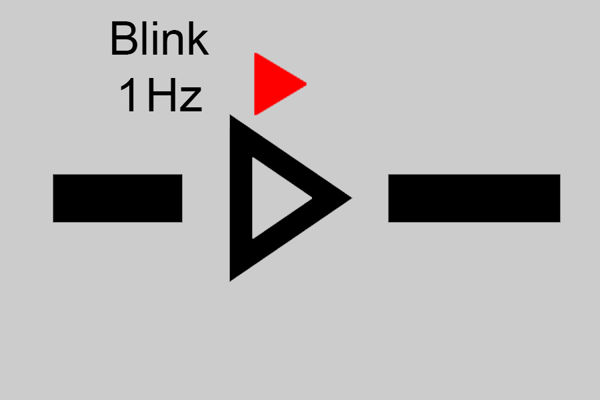

Sort åpen trekant mellom to sorte linjer med liten rød trekant over, merket Blink 1 Hz

Signal er sluttpunkt i en magasinert togvei.

Rødt felt blinker rødt/hvitt med 1 Hz.

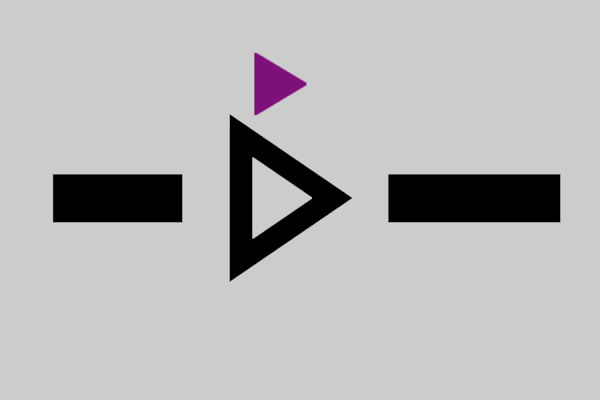

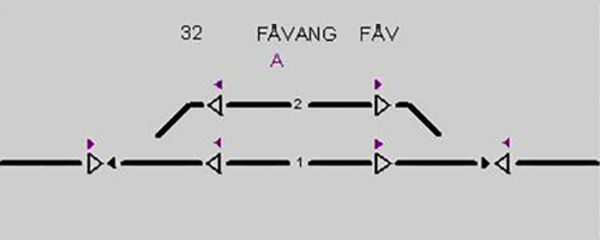

9
Sort åpen trekant mellom to sorte linjer med lilla trekant over

ATL aktivert.
10

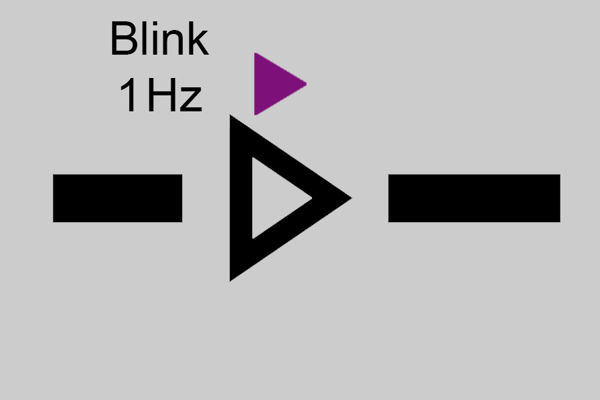

Sort trekant mellom to sorte streker med lilla trekant over, merket Blink 1 Hz

ATL aktivert og togvei ikke stilt pga. langsiktig hindring.
11

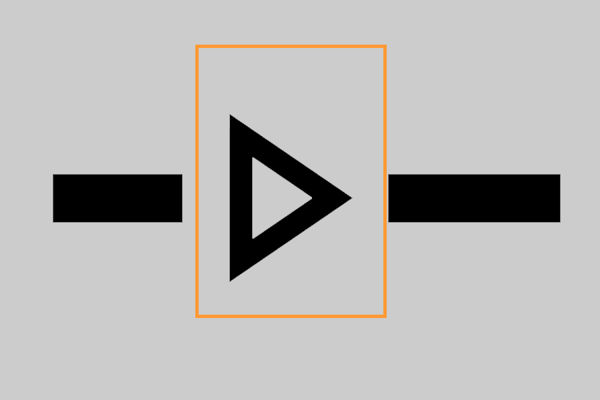

Sort åpen trekant mellom to sorte linjer med tynn gul ramme rundt trekanten

Akustisk alarm utkoblet for ett tog.
12

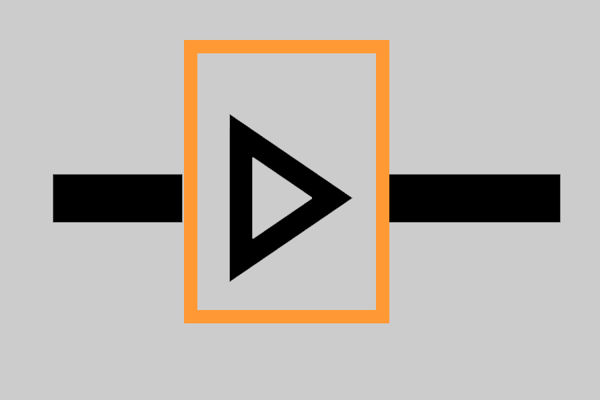

Sort åpen trekant mellom to sorte linjer med tykk oransje ramme rundt trekanten

Akustisk alarm utkoblet for flere tog.
13
Hvit åpen trekant mellom to sorte linjer med teksten Blink 1 Hz over

Feil på signal.

Ikke kvittert: Signalet blinker svart/hvitt.

Kvittert: Signalet er fast hvitt.
14

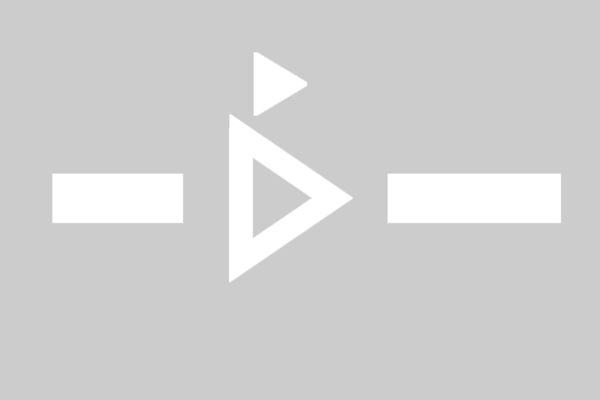

Hvit åpen trekant mellom to hvite linjer med liten hvit trekant over

Kommunikasjonsfeil eller indikeringsblokkering.

1.4 Dvergsignal

Nummer Symbol

Beskrivelse
1

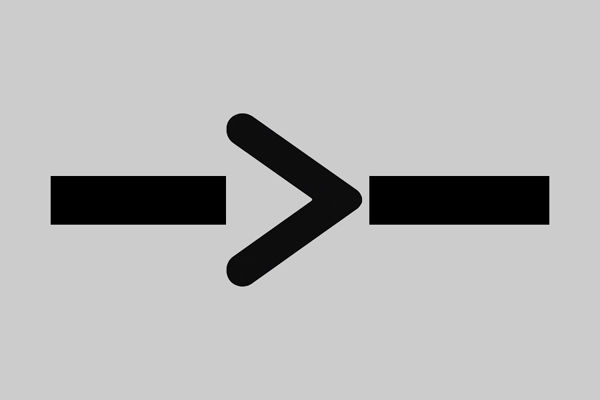

Sort pilspiss mot høyre mellom to horisontale sorte linjer

Signal viser skifting forbudt.

Togvei ikke forriglet.

Skiftevei ikke forriglet.
2

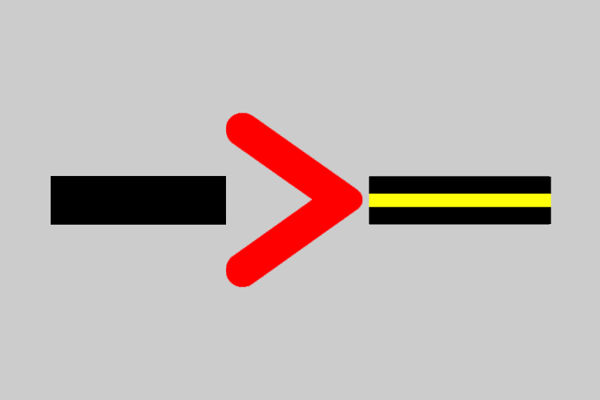

Rød pilspiss mot høyre mellom horisontal sort lije og sort-gul-sort linje

Signal viser skifting forbudt.

Skiftevei etter signalet forriglet.

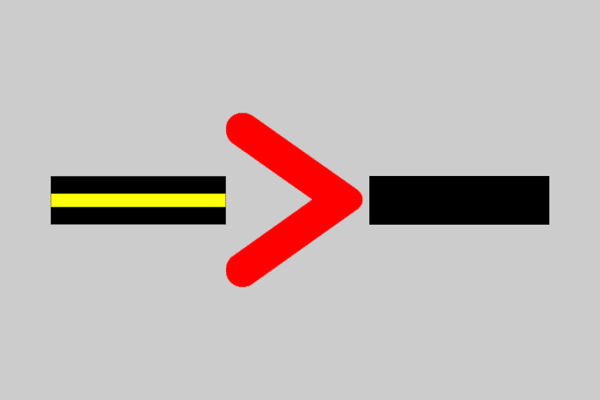

3
Rød pilspiss mot høyre mellom horisontal sort-gul-sort linje og sort linje

Signal viser skifting forbudt.

Skiftevei før signalet forriglet.

Svart felt vil være rødt dersom feltet er belagt.
4

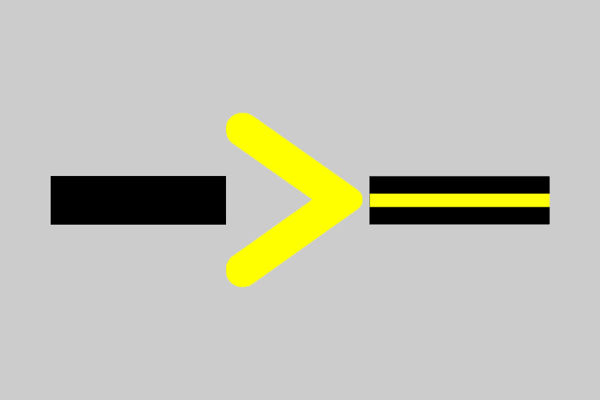

Gul pilspiss mot høyre mellom horisontal sort linje og sort-gul-sort linje

Signal viser varsom skifting tillatt.

Skiftevei etter signalet forriglet.

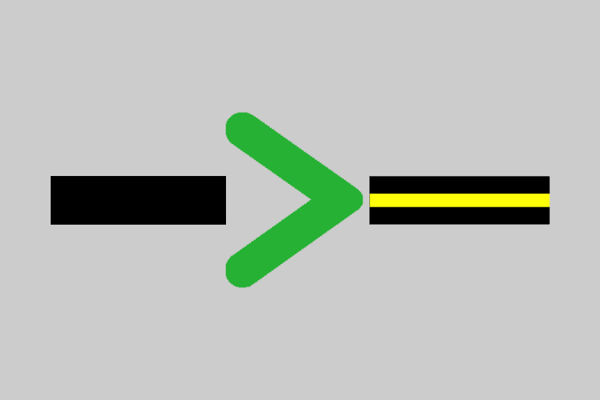

5
Grønn pilspiss mot høyre mellom horisontal sort linje og sort-gul-sort linje

Signal viser skifting tillatt.

Skiftevei etter signalet forriglet.
6

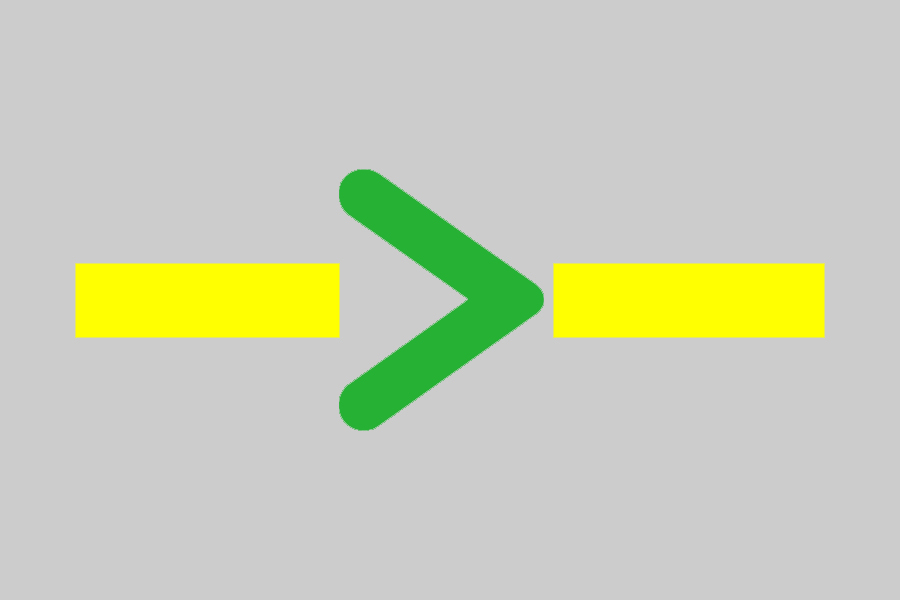

Grønt pilhode mot høyre mellom to horisontale gule linejer

Signal viser skifting tillatt.

Togvei før og etter signalet forriglet.
7

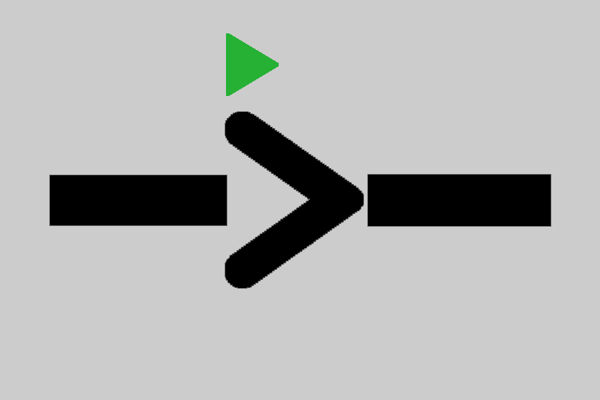

Sort pilspiss mot høyre med grønn pilspiss over, mellom to horisontale sorte linjer

Signal er startpunkt i magasinert skiftevei.

Grønt felt blinker grønt/hvitt med 1 Hz.
8

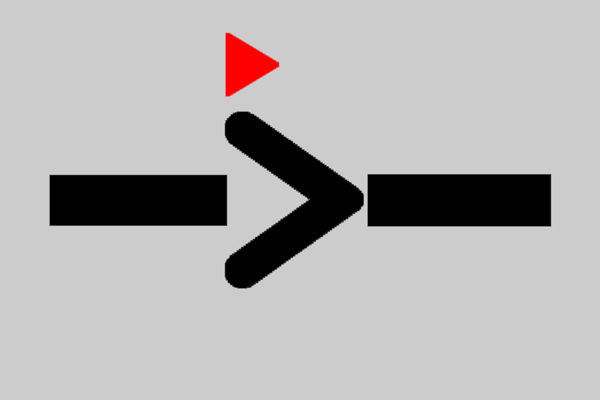

Sort pilspiss mot høyre med rød pilspiss over, mellom to horisontale sorte linjer

Signal er sluttpunkt i magasinert skiftevei.

Rødt felt blinker grønt/hvitt med 1 Hz.
9

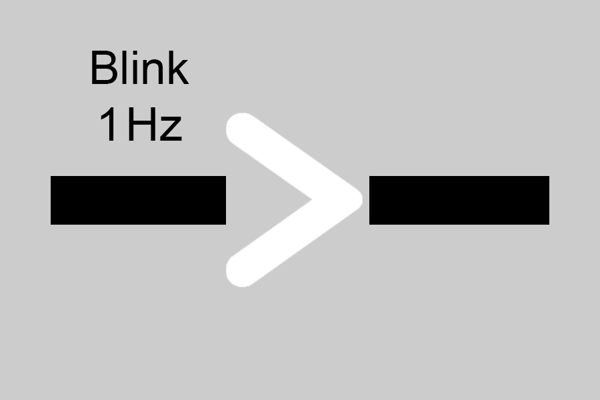

Hvit åpen trekant mellom to sorte linjer med teksten Blink 1 Hz over

Feil på signal.

Ikke kvittert: Signalet blinker svart/hvitt.

Kvittert: Signalet er fast hvitt.
10

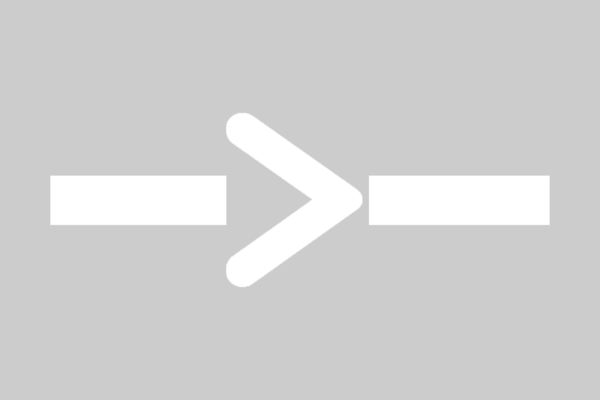

Hvit pilspiss mot høyre mellom to horisontale hvite linjer

Kommunikasjonsfeil eller indikeringsblokkering.

1.5 Kombinert signal

Nummer Symbol

Beskrivelse
1

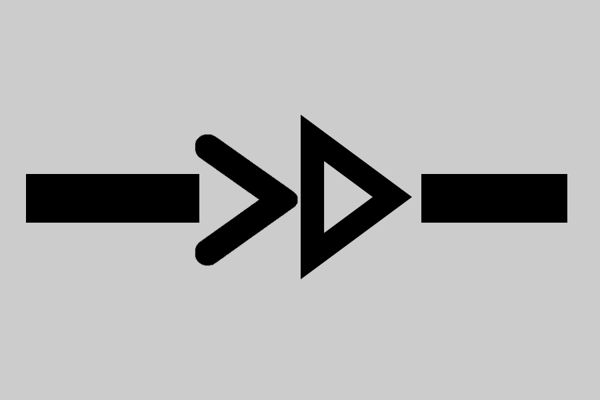

Sort åpen pil og sort lukket lukket pil mot høyre mellom to sorte linjer

Hovedsignal viser stopp.

Dvergsignal viser skifting forbudt.

Togvei ikke forriglet.
2

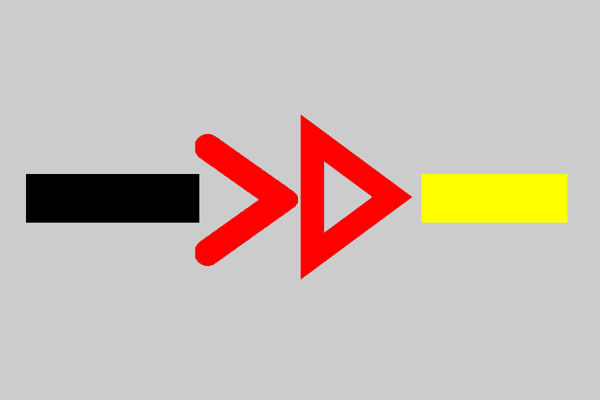

Sort horisontal strek, rød åpen pil mot høyre, rød lukket pil mot høyre, gul horisontal strek

Hovedsignal viser stopp.

Dvergsignal viser skifting forbudt.

Togvei etter signalet forriglet.
3

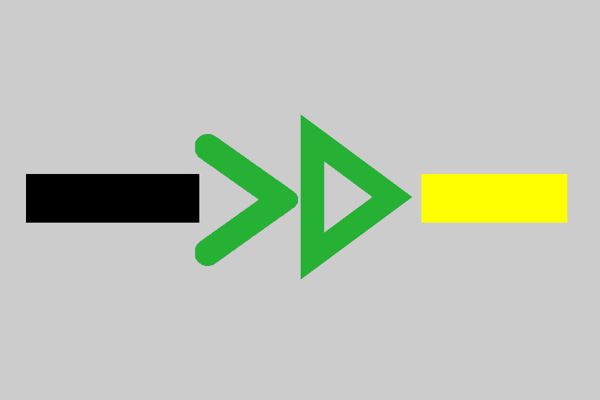

Sort horisontal strek, grønn åpen pil mot høyre, grønn lukket pil mot høyre, gul horisontal strek

Hovedsignal viser kjør.

Dvergsignal viser skifting tillatt.

Togvei etter signalet forriglet.
4

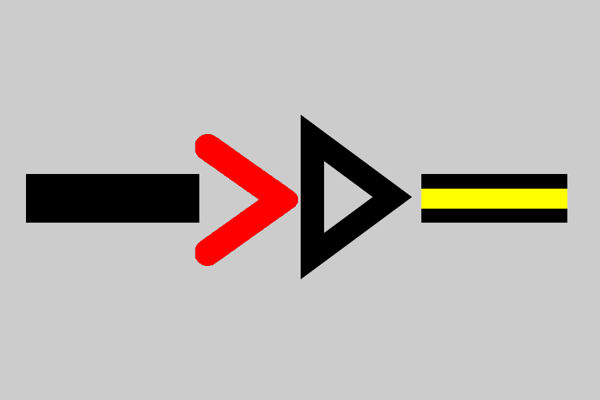

Sort horisontal strek, rød åpen pil mot høyre, sort lukket pil mot høyre, gul og sort strek

Hovedsignal viser stopp.

Dvergsignal viser skifting forbudt.

Skiftevei etter signalet forriglet.
5

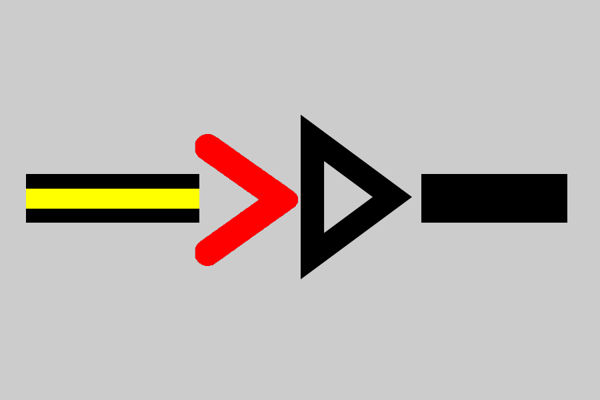

Gul og sort horisontal strek, rød åpen pil mot høyre, sort lukket pil mot høyre, sort strek

Hovedsignal viser stopp.

Dvergsignal viser skifting forbudt.

Skiftevei før signalet forriglet.
6

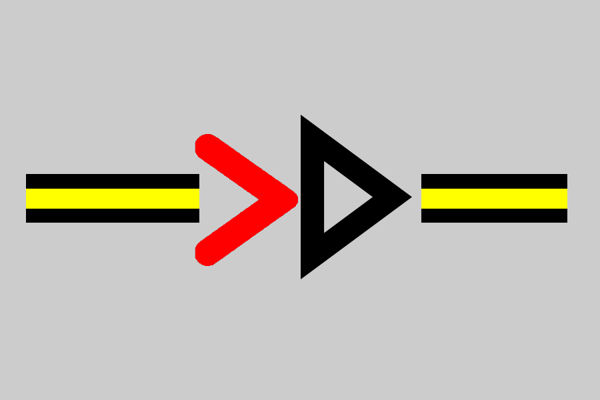

Sort og gul strek, rød åpen pil mot høyre, sort lukket pil mot høyre, sort og gul strek

Hovedsignal viser stopp.

Dvergsignal viser skifting forbudt.

Skiftevei før og etter signalet forriglet.
7

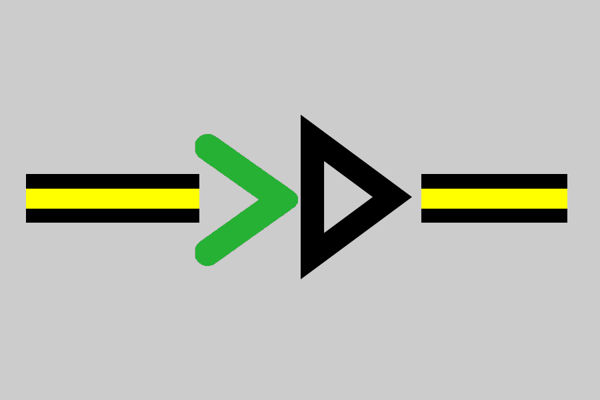

Sort og gul strek, grønn åpen pil mot høyre, sort lukket pil mot høyre, sort og gul strek

Hovedsignal viser stopp.

Dvergsignal viser skifting tillatt (90°).

Skiftevei før og etter signalet forriglet.
8

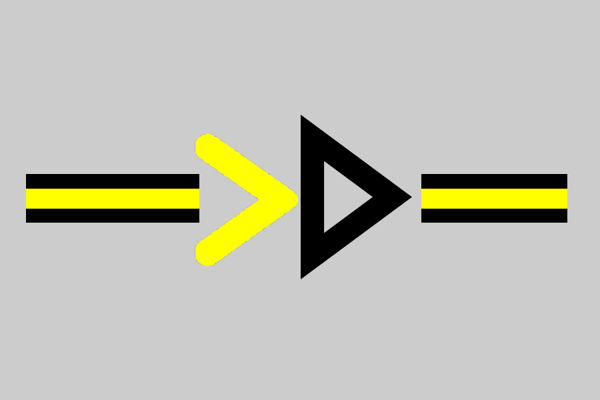

Sort og gul strek, gul åpen pil mot høyre, sort lukket pil mot høyre, sort og gul strek

Hovedsignal viser stopp.

Dvergsignal viser forsiktig skifting tillatt (45°).

Skiftevei før og etter signalet forriglet.

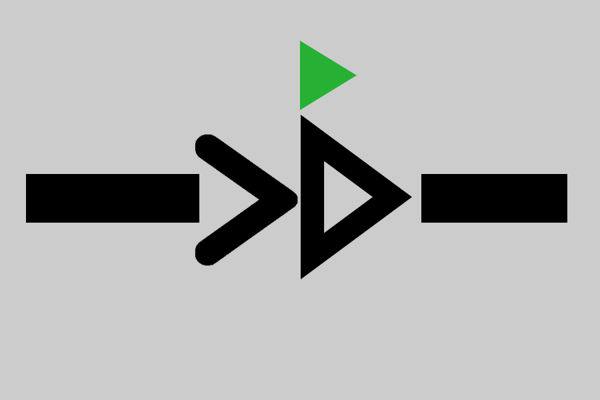

9
Sort horisontal strek, sort åpen og lukket pil mot høyre med grønn pil over, sort horisontal strek

Signal er startpunkt i magasinert togvei/skiftevei eller magasinert skiftevei.

Grønt felt blinker grønt/hvitt med 1 Hz.

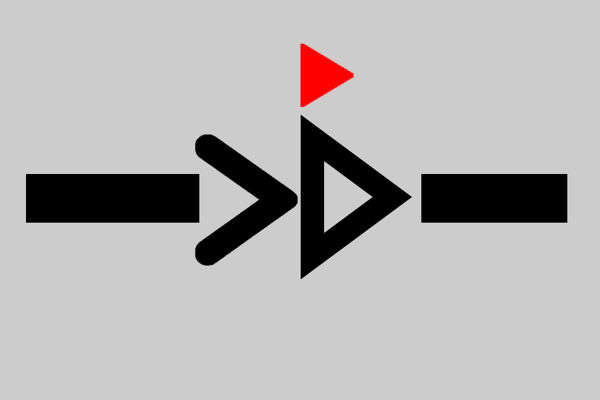

10
Sort linje, åpen sort pil, lukket sort pil med liten rød pil over, sort linje

Signal er sluttpunkt i magasinert togvei eller magasinert skiftevei.

Rødt felt blinker grønt/hvitt med 1 Hz.
11

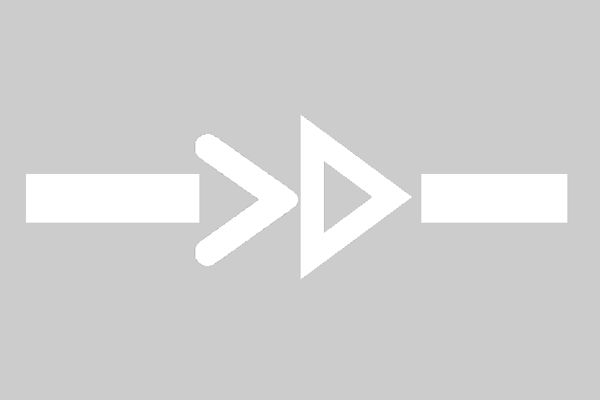

Hvit horisontal strek, hvit åpen pil mot høyre, hvit lukket pil mot høyre, hvit horisontal strek

Kommunikasjonsfeil eller indikeringsblokkering.

1.6 Fiktivt endepunkt

Nummer Symbol

Beskrivelse
1

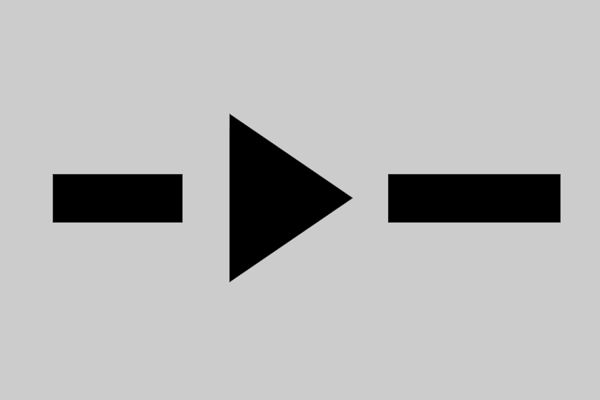

Fylt sort pil mellom to sorte linjer

Normal status.
2

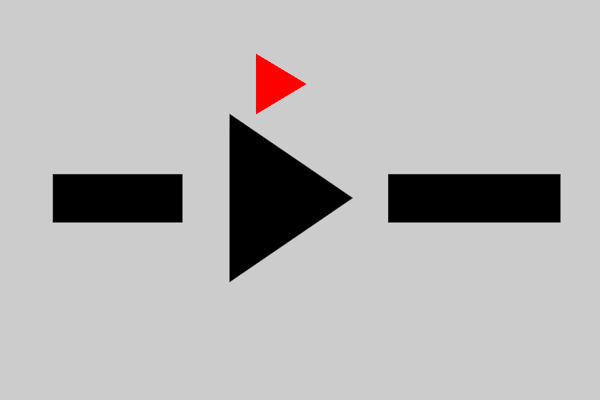

To horisontale sorte linjer med sort fylt pil mot høyre i midten og rød pil over

Signal er sluttpunkt i en magasinert togvei eller magasinert skiftevei.
3

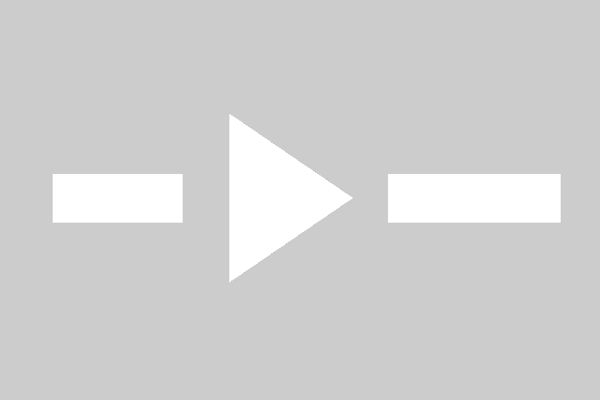

To horisontale hvite linjer med hvit fylt pil mot høyre i midten

Kommunikasjonsfeil eller indikeringsblokkering.

1.7 Linjeblokk

Nummer Symbol

Beskrivelse
1

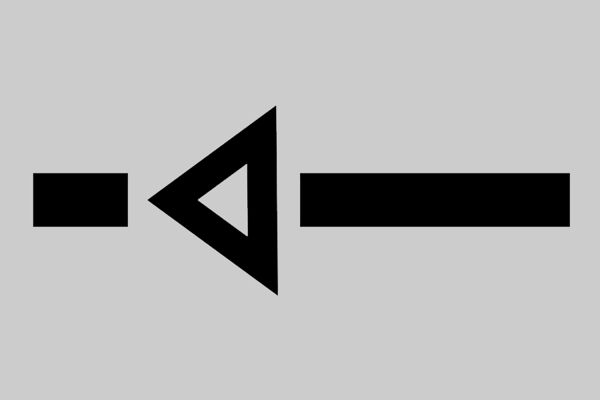

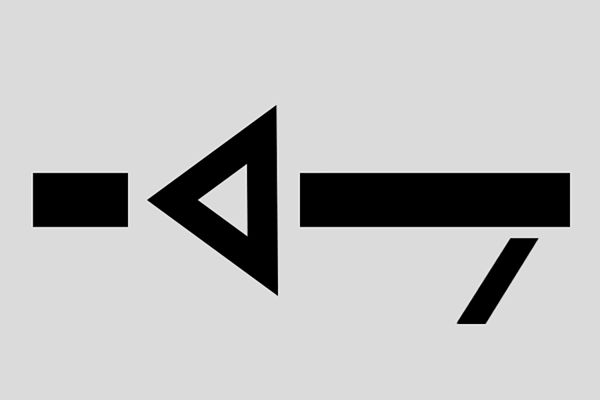

Kort sort horisontal linje, sort pil mot venstre, lang sort horisontal linje

Linjeblokk nøytral.
2

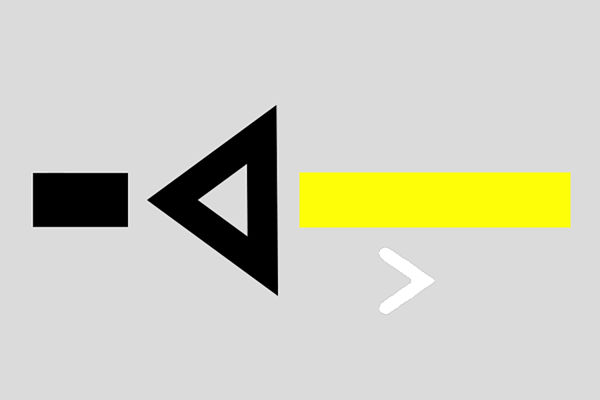

Sort kort linje, sort pil mot venstre, gul lang linje, hvit pil mot høyre under

Linjeblokk innstilt fra stasjon på alle strekninger unntatt Rørosbanen.

Blokksporfelt fritt.
3

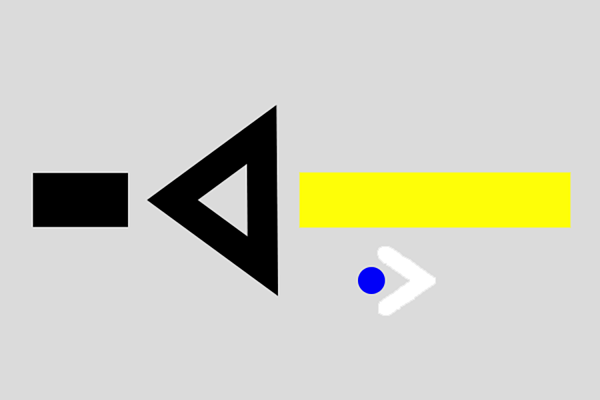

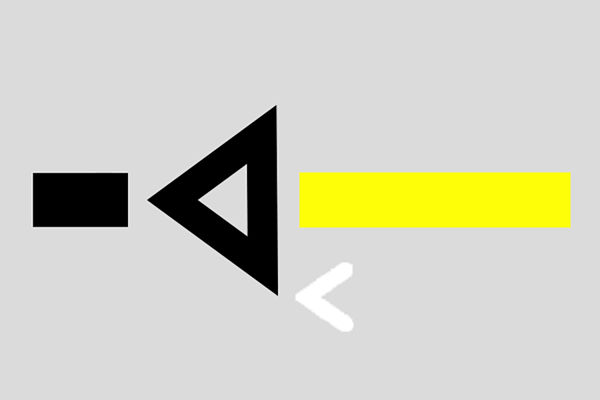

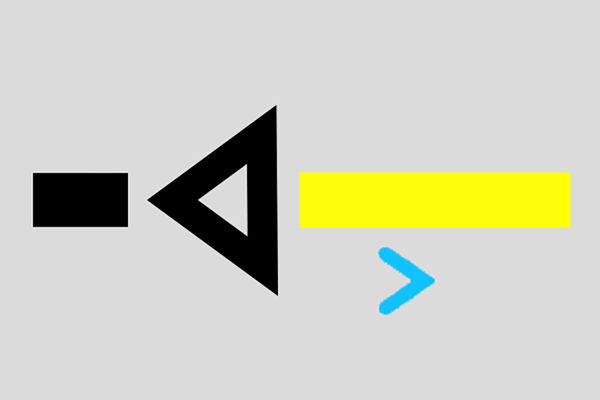

Kort sort strek, sort pil mot venstre, lang gul strek, liten åpen blå pil mot høyre under

Linjeblokk innstilt fra stasjon på Rørosbanen.

Passasjekontroll iverksatt.

Blokksporfelt fritt.
4
Kort sort strek, sort pil mot venstre, lang gul strek, liten hvit pil mot venstre under

Linjeblokk innstilt fra stasjon på alle strekninger unntatt Rørosbanen.

Passasjekontroll iverksatt.

Blokksporfelt fritt.
5
Kort sort linjer, sort pil mot venstre, lang gul linje, liten hvit pil mot venstre under

Linjeblokk innstilt mot stasjon på alle strekninger unntatt Rørosbanen.

Blokksporfelt fritt.

Linjeblokk er gul når blokk frigiver på nabostasjonen er aktiv.
6

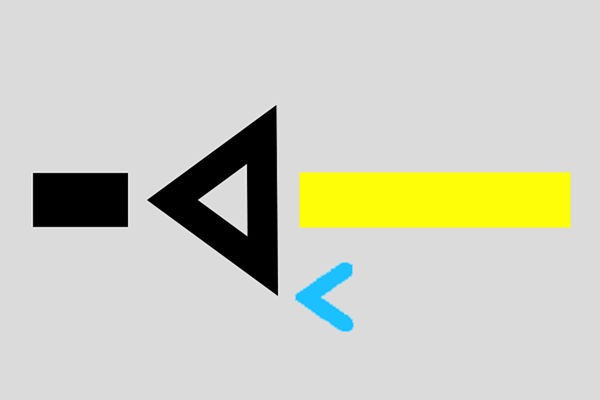

Kort sort linje, sort pil mot venstre, lang gul linje, liten lyseblå pil mot venstre under

Linjeblokk innstilt mot stasjon på Rørosbanen.

Blokksporfelt fritt.

Linjeblokk er gul når blokk frigiver på nabostasjonen er aktiv.
7

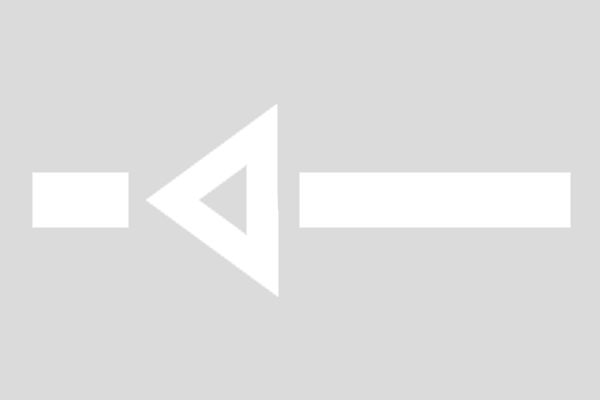

Kort hvit horisontal strek, hvit pil mot venstre, lang hvit horisontal strek

Kommunikasjonsfeil eller indikeringsblokkering.

1.8 Varselfelt på Rørosbanen

Nummer Symbol

Beskrivelse
1

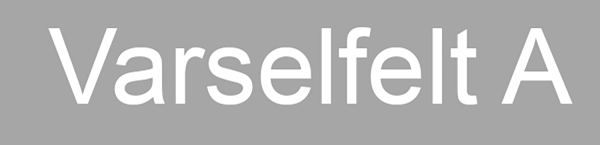

Hvit tekst Varselfelt A på grå bakgrunn

Varselfelt A aktivert. Indikeres bare i detaljbildet.

Hvis detaljbildet er synlig, gis i tillegg et lydsignal på operatørplassen.
2

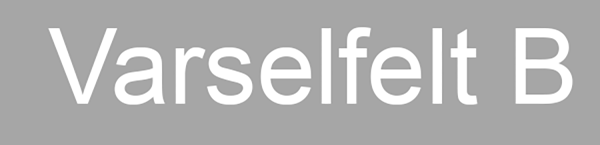

Hvit tekst Varselfelt B på grå bakgrunn

Varselfelt B aktivert. Indikeres bare i detaljbildet.

Hvis detaljbildet er synlig, gis i tillegg et lydsignal på operatørplassen.

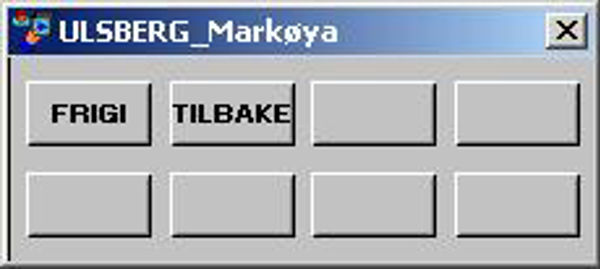

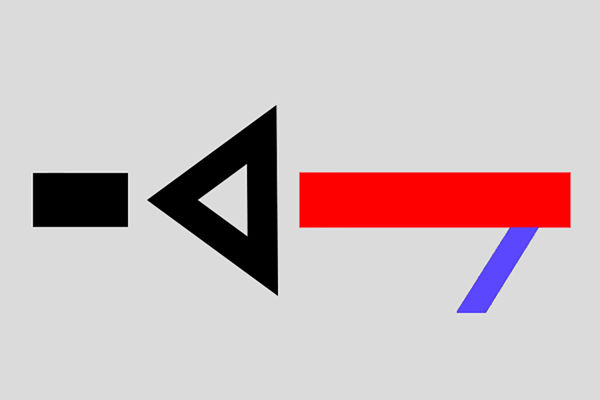

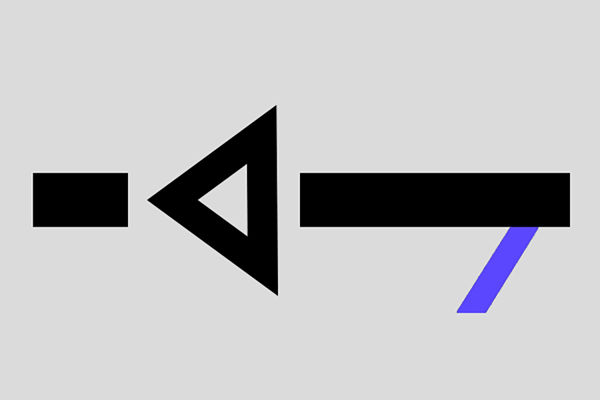

1.9 Sidespor

Nummer Symbol

Beskrivelse
1
Sort kort linje, sort pil mot venstre, sort lang linje, sort kortere skrå strek under til høyre

Ikke frigitt.

Ikke ute av kontroll.

Blokksporfelt fritt.
2

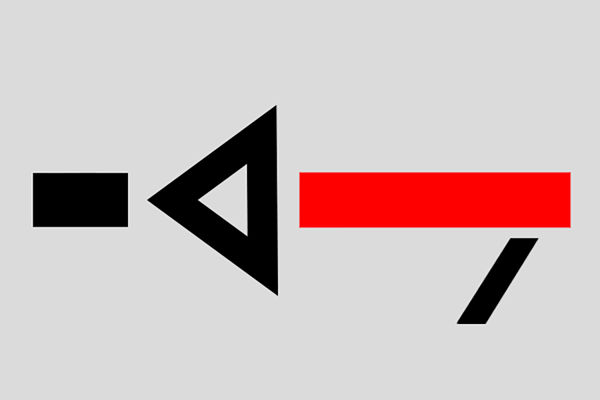

Sort kort strek, sort pil mot venstre, rød lang strek, sort kortere skrå strek under til høyre

Ikke frigitt.

Ikke ute av kontroll.

Blokksporfelt belagt.
3
Kort sort strek, sort pil mot venstre, lang sort strek, kortere lilla skrå strek under til høyre

Frigitt og i kontroll.

Blokksporfelt fritt.
4
Kort sort strek, sort pil mot venstre, lang rød strek, kortere lilla skrå strek under til høyre

Frigitt og i kontroll.

Blokksporfelt belagt.
5
Kort sort strek, sort pil mot venstre, lang sort strek, mindre rød skrå strek under til høyre

Frigitt og ute av kontroll.

Blokksporfelt fritt.
6

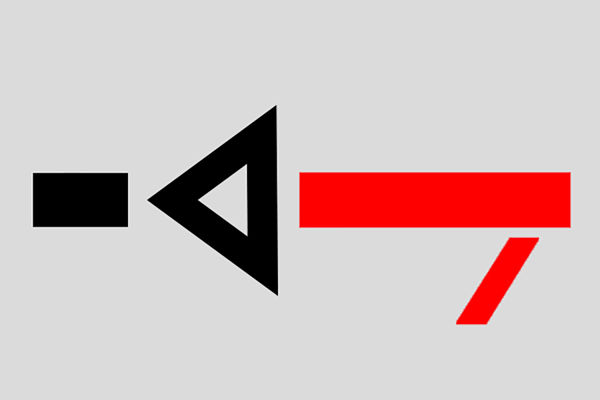

Kort sort strek, sort pil mot venstre, lang rød strek, kortere rød skrå strek under til høyre

Frigitt og ute av kontroll.

Blokksporfelt belagt.
7
Kort sort strek, sort pil mot venstre, lang sort strek, mindre rød skrå strek under til høyre

Ute av kontroll og ikke frigitt.

Blokksporfelt fritt.

Ikke kvittert: Sidespor blinker rødt/hvitt.

Kvittert: Sidespor er fast rødt.
8
Kort sort strek, sort pil mot venstre, lang rød strek, mindre rød skrå strek under til høyre

Ute av kontroll og ikke frigitt.

Blokksporfelt belagt.

Ikke kvittert: Sidespor blinker rødt/hvitt.

Kvittert: Sidespor er fast rødt.
9

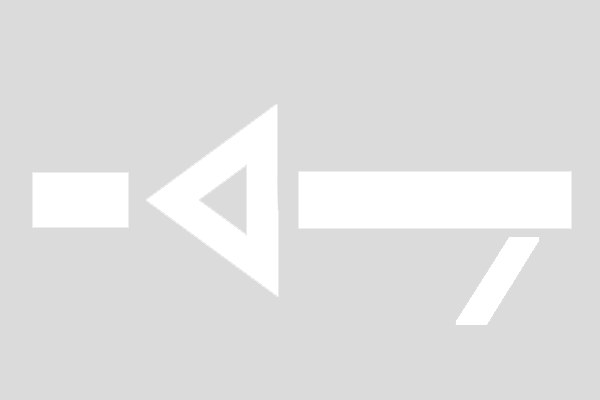

Hvit kort strek, hvit pil mot venstre, hvit lang strek, mindre hvit skrå strek under til høyre

Kommunikasjonsfeil eller indikeringsblokkering.

1.10 Tognummer

Nummer Symbol

Beskrivelse
1

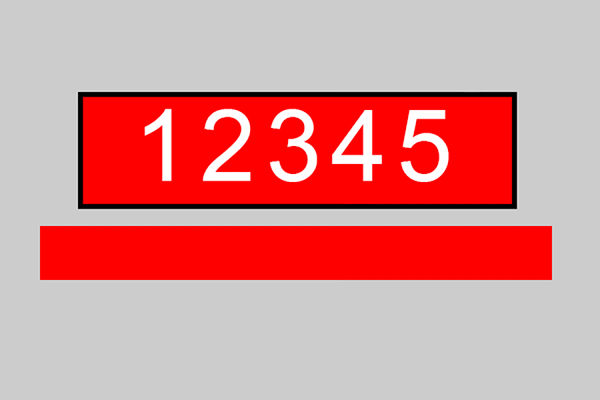

Tognummer 12345 i hvitt på rød boks med svart ramme, over en rød horisontal linje

Tog er i rute.
2

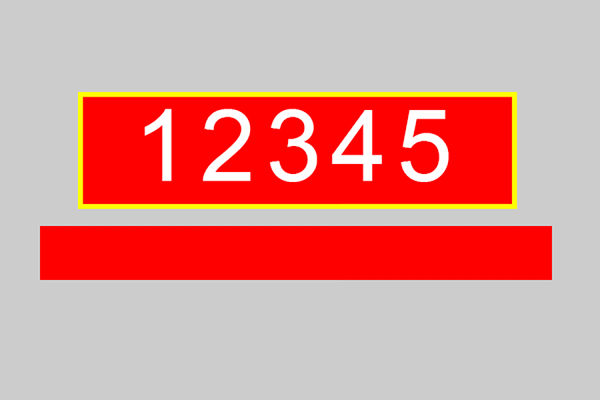

Tognummer 12345 i hvitt på rød boks med gul ramme, over en rød horisontal strek

Tog er etter rute.
3

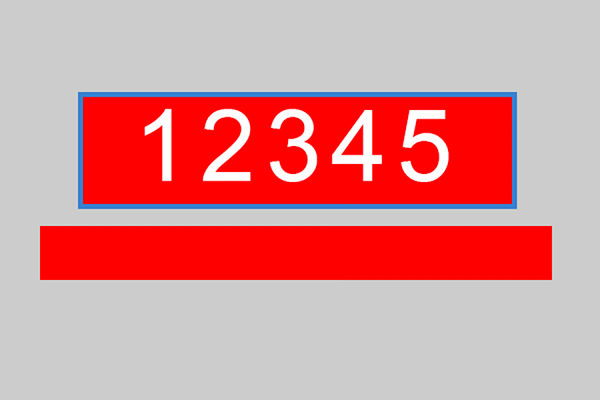

Tognummer 12345 i hvitt på rød boks med blå ramme, over en rød horisontal strek

Tog har ikke ruteplan.
4

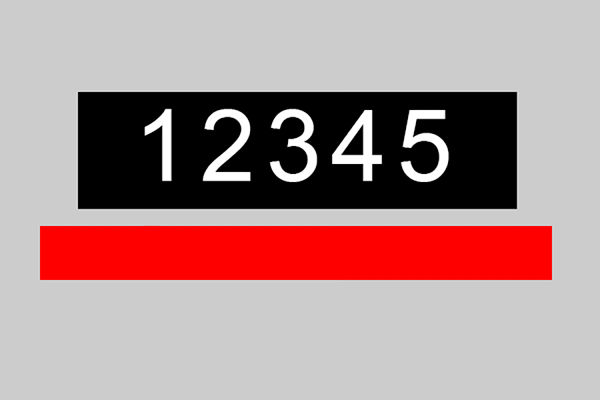

Tognummer 12345 i hvitt på svart boks, over en rød horisontal strek

Tog har passert signal som ikke viste kjør.

Tognummeret må slettes av togleder.
5

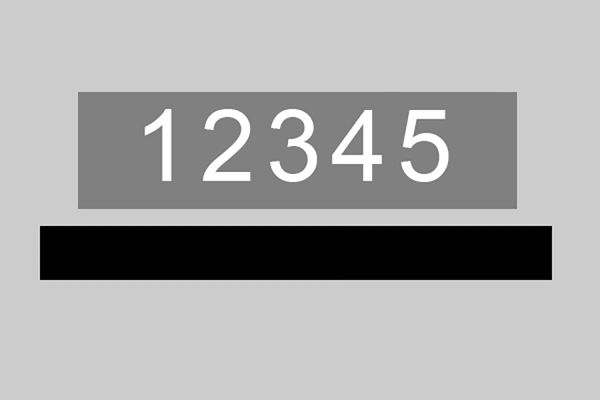

Tognummer 12345 i hvitt på grå boks, over en rød horisontal strek

Tognummer der sporfelt er fritt.

1.11 Rasvarsling

Nummer Symbol

Beskrivelse
1

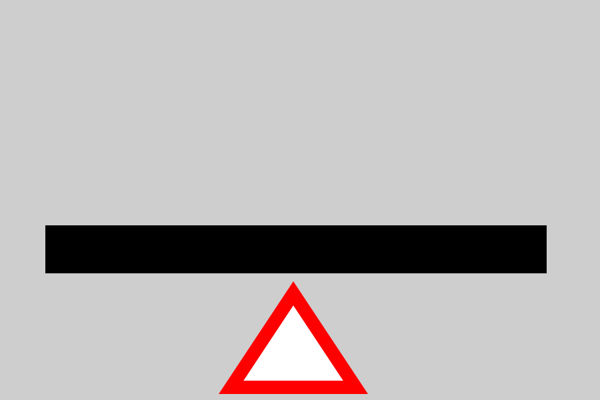

Rød trekant med hvitt fyll peker opp mot svart horisontal linje

Rasvarsling aktivert.

Sporfelt fritt.

Ikke kvittert: Trekant blinker rød/hvitt.

Kvittert: Trekant er fast rød.
2
sort horisontal linje

Rasvarsling ikke aktivert.

Sporfelt fritt.
3

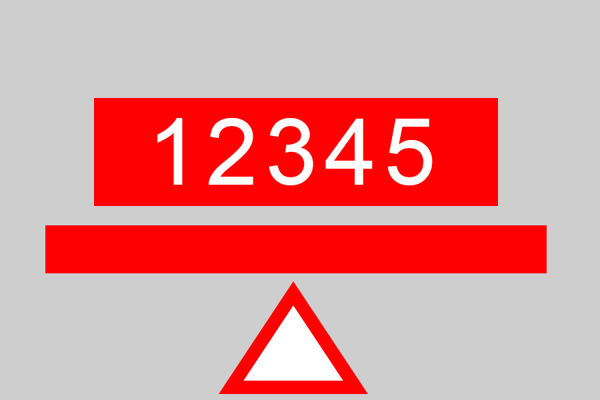

Tallene 12345 i rød boks over rød strek med rød trekant under som peker opp

Rasvarsling aktivert.

Sporfelt belagt.

1.12 Veisikringsanlegg

Nummer Symbol

Beskrivelse
1
Horisontal strek krysses av vertikal strek med vinkler i begge ender

Veisikringsanlegg ikke sperret.

Sporfelt fritt.

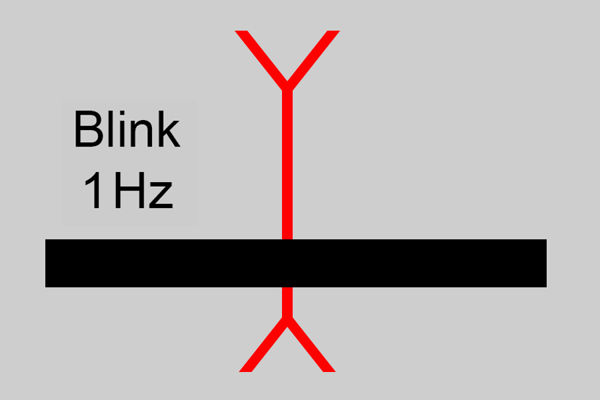

2
Horisontal strek krysses av vertikal strek med vinkler i begge ender, tekst Blink 1 Hz

Veisikringsanlegg sperret.

Sporfelt fritt.
3

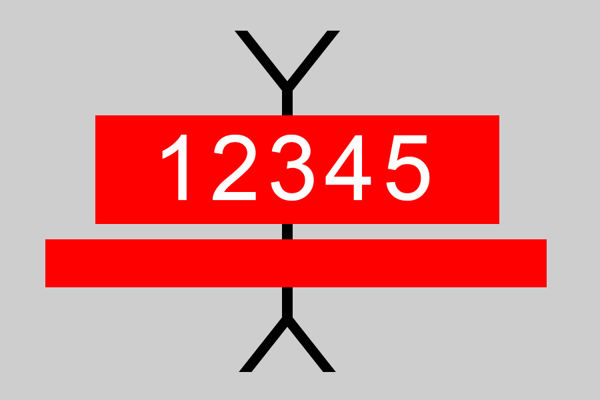

Horisontal rød strek krysses av vertikal svart strek med vinkler i begge ender, tall på rød bakgrunn

Veisikringsanlegg ikke sperret.

Sporfelt belagt.
4

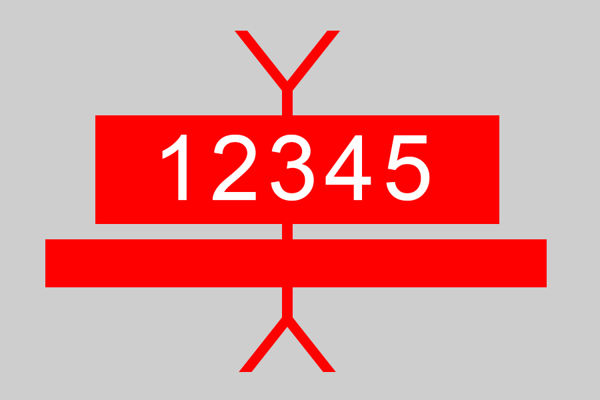

Horisontal rød strek krysses av vertikal rød strek med vinkler i begge ender, tall på rød bakgrunn

Veisikringsanlegg sperret.

Sporfelt belagt.
5

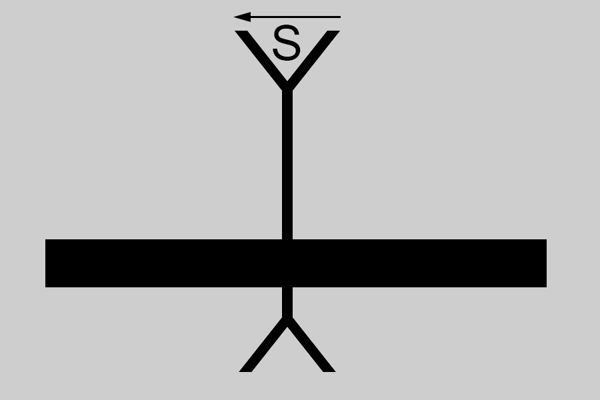

Horisontal strek krysses av vertikal strek med vinkler i begge ender, øverst S og pil til venstre

Veisikringsanlegg må sperres før kjøring av tog på ordre.

Pil angir retning på tog som veisikringsanlegg må sperres for.
6
Horisontal strek krysses av vertikal strek med vinkler i begge ender, tekst Blink 1 Hz

Veisikringsanlegg sperret mer enn 5 min.

Ikke kvittert: Signalet blinker rødt/hvitt.

Kvittert: Signalet er fast rødt.
7

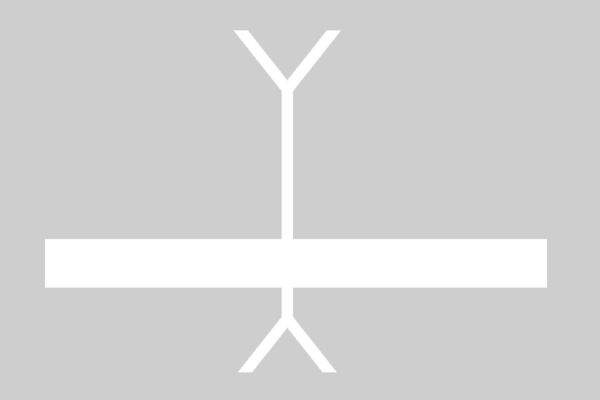

Horisontal hvit strek krysses av vertikal hvit strek med vinkler i begge ender

Kommunikasjonsfeil eller indikeringsblokkering.

1.13 S-lås

Nummer Symbol

Beskrivelse
1

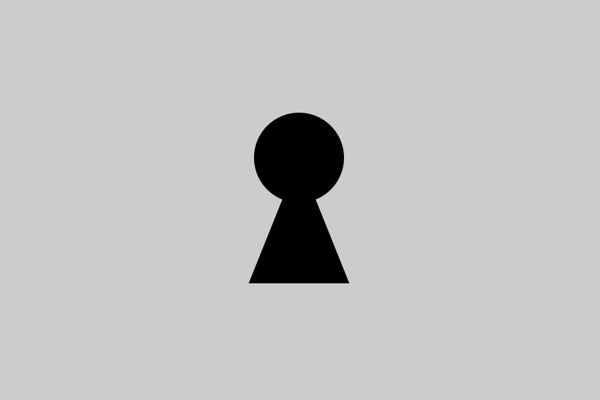

Sort nøkkelhullsymbol

S-lås.

Statisk symbol vises riktig plassert i bildet.

1.14 Sveiv

Nummer Symbol

Beskrivelse
1
Vinklet sort strek som går opp, til høyre og rett ned

Sveiv i kontroll.
2

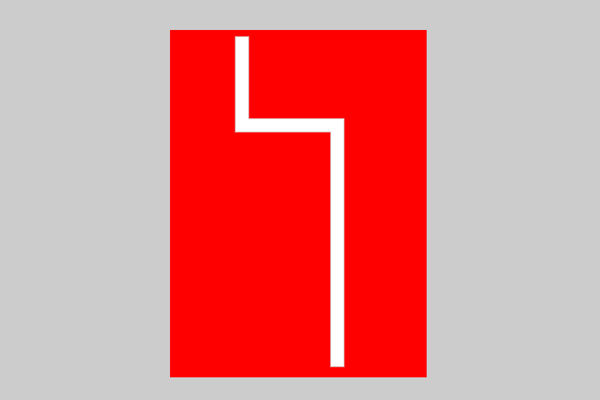

Vinklet hvit strek som går opp, til høyre og rett ned, på rød bakgrunn

Sveiv ute av kontroll.

Feilhendelse ikke kvittert.

Symbol blinker rød/hvit.

Bakgrunn blinker hvit/rød.
3

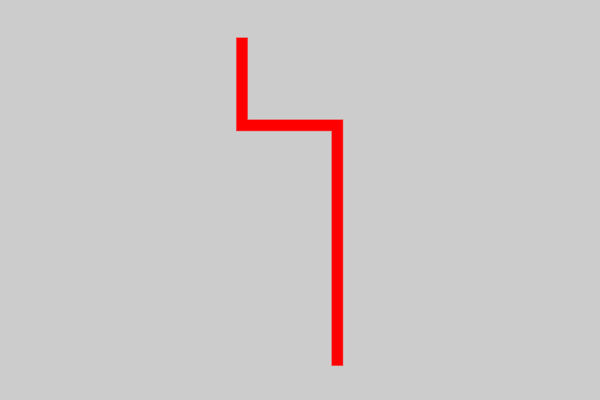

Vinklet rød strek som går opp, til høyre og rett ned

Sveiv ute av kontroll.

Feilhendelse kvittert.
4

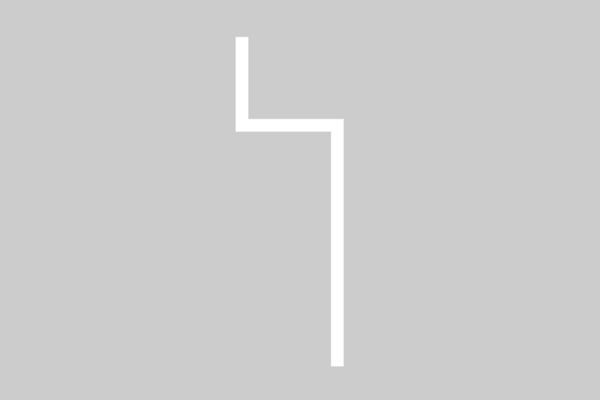

Vinklet hvit strek som går opp, til høyre og rett ned

Kommunikasjonsfeil eller indikeringsblokkering.

1.15 Høyt skiftesignal

Nummer Symbol

Beskrivelse
1

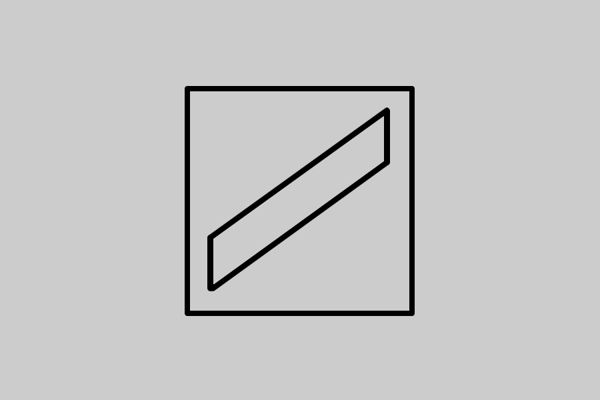

Grå firkant med sort ramme, skrå grå strek med sort ramme inni

Skiftesignal viser skifting forbudt.
2

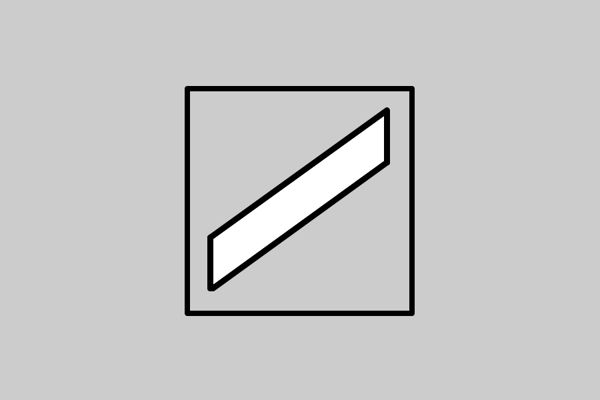

Grå firkant med sort ramme, skrå hvit strek med sort ramme inni

Skiftesignal viser skifting tillatt.

1.16 Hjulslag/varmegang

Nummer Symbol

Beskrivelse
1

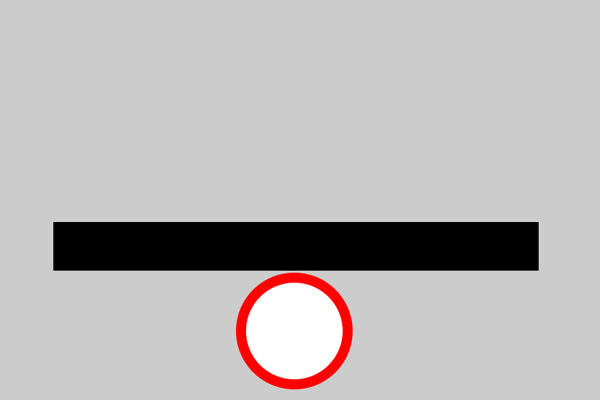

Rød sirkel med hvitt fyll under svart horisontal strek

Hjulslagvarsling/varmegangvarsling aktivert.

Sporfelt fritt.

Ikke kvittert: Sirkel blinker rød/hvitt.

Kvittert: Sirkel er fast rød.
2
Sort horisontal linje

Hjulslagvarsling/varmegangvarsling ikke aktivert.

Sporfelt fritt.
3

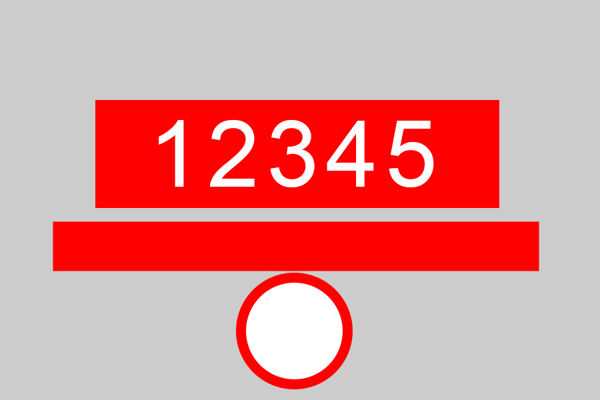

Tallene 12345 i rød boks over rød strek med rød sirkel med hvitt fyll under

Hjulslagvarsling/varmegangvarsling aktivert.

Sporfelt belagt.

1.17 Bruer

Nummer Symbol

Beskrivelse
1

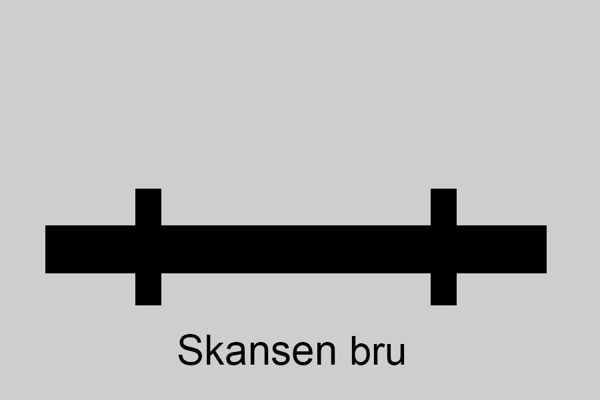

Sort horisontal linje med to tverrstreker og bruas navn som tekst under
 Bru i posisjon nede. Normal stilling.
2

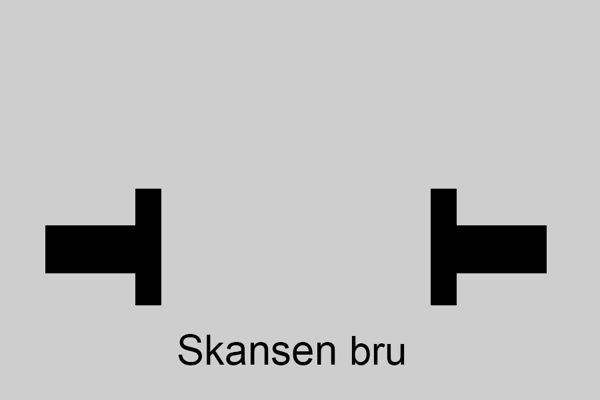

To sorte liggende T-former med bruas navn som tekst under

Bru ikke i posisjon nede.

Bru ikke i posisjon oppe.
3

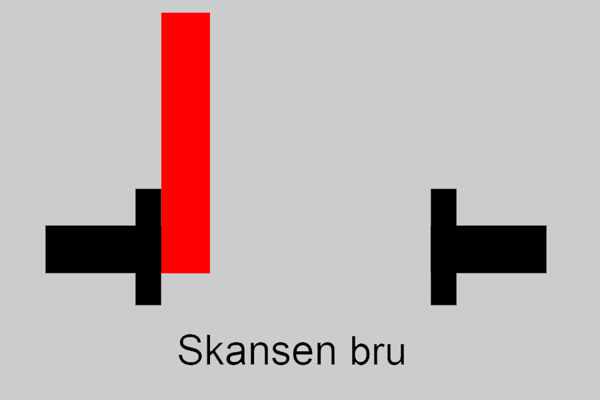

To sorte liggende T-former med rød loddrett linje inntil den venstre, bruas navn som tekst under
 Bru i posisjon oppe.
4

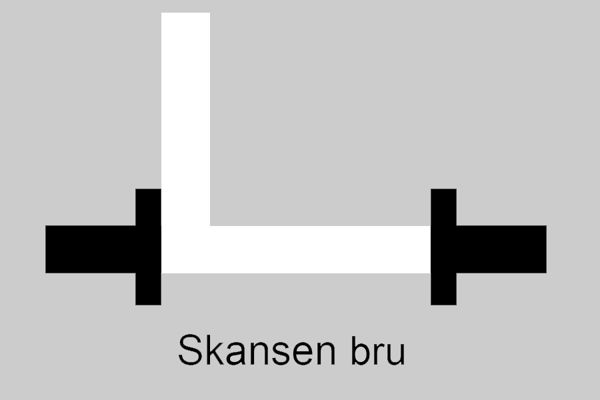

To sorte liggende T-former med hvit vinkel imellom, bruas navn som tekst under

Bru ikke i kontroll.

Ikke kvittert: Symbol blinker svart/hvitt.

Kvittert: Symbol er fast hvitt.
5

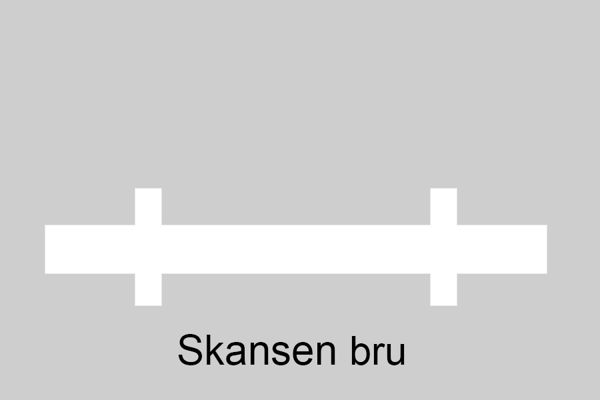

Hvit horisontal linje med to tverrstreker og bruas navn som tekst under

Kommunikasjonsfeil eller indikeringsblokkering.

1.18 Stasjonsnavn

Nummer Symbol

Beskrivelse
1
Teksten 32 FÅVANG FÅV i sort på grå bakgrunn

Stasjon er fjernstyrt.

Forkortelse (FÅV) vises ikke på storskjerm.
2

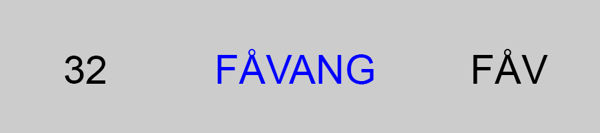

Teksten 32 i sort, FÅVANG i blått, FÅV i sort, alt på grå bakgrunn

Stasjon er stasjonsstyrt.

Forkortelse (FÅV) vises ikke på storskjerm.
3

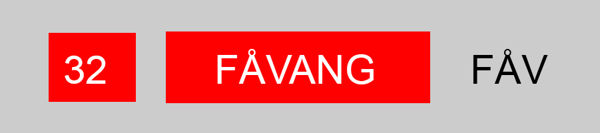

Teksten 32 FÅVANG i hvitt på rød bakgrunn og FÅV i sort på grå bakgrunn

Alarm aktivert.

Ikke kvittert: Blink Rød/hvit

Kvittert: Fast rød.

Forkortelse (FÅV) vises ikke på storskjerm.
4

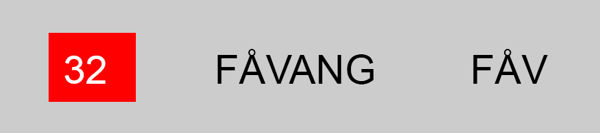

Teksten 32 i hvitt på rød bakgrunn og FÅVANG FÅV i sort på grå bakgrunn

Feilhendelse som ikke er kvittert finnes på stasjonen.

Tekst blinker rød/hvit.

Bakgrunn blinker hvit/rød.

Forkortelse (FÅV) vises ikke på storskjerm.
5

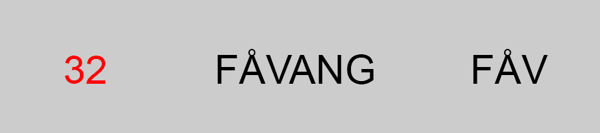

Teksten 32 i rødt, FÅVANG FÅV i sort, alt på grå bakgrunn

Feilhendelse som er kvittert finnes på stasjonen.

Forkortelse (FÅV) vises ikke på storskjerm.

1.19 Indikeringer i oversiktsbildet

Nummer Symbol

Beskrivelse
1

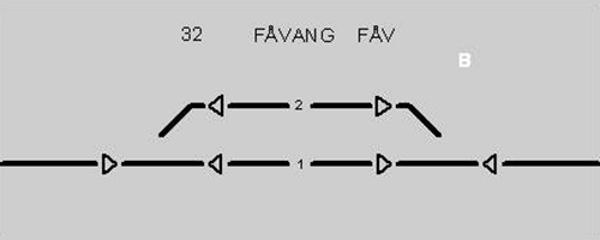

Hvit bokstav B plassert over sporsymbol
 Tomtebelysning på.
2
Rød bokstav T plassert over sporsymbol
 Tidsutløsning aktivert.
3

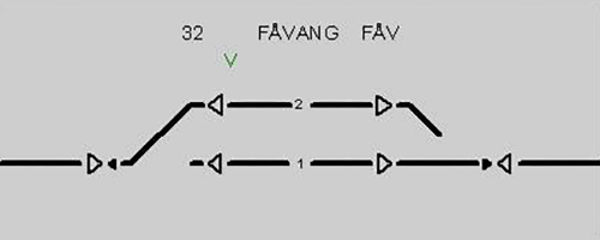

Grønn bokstav V plassert over sporsymbol
 Sporvekselvarme på.
4

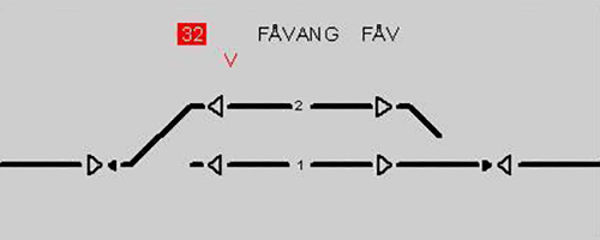

Rød boks med hvitt tall 32 og rød bokstav V over sporsymbol

Feil på sporvekselvarme.

Ikke kvittert: Stasjonsnummer blinker rødt/hvitt.

Bakgrunn på stasjonsnummer blinker hvitt/rødt.

V er fast rød.
5

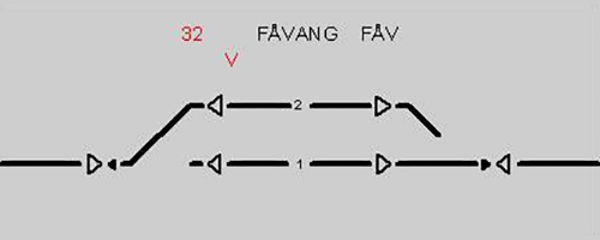

Rødt tall 32 og rød bokstav V plassert over sporsymbol

Feil på sporvekselvarme.

Kvittert: Stasjonsnummer er fast rødt.

V er fast rød.
6

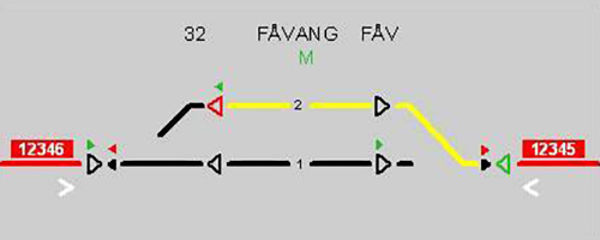

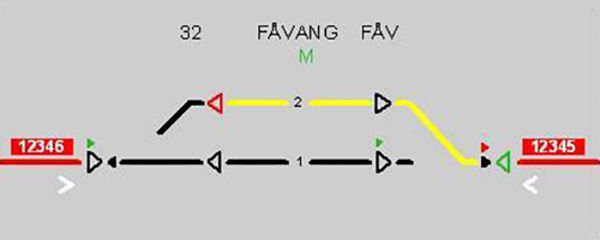

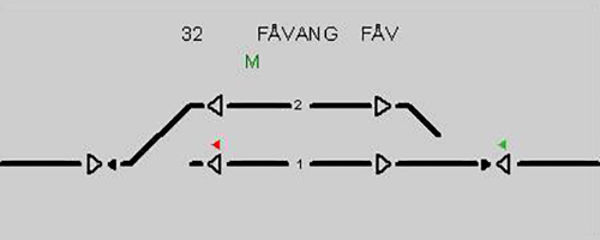

Grønn bokstav M over sporsymbol samt rødt og grønt trekanttegn på sporveksler

Togvei magasinert.

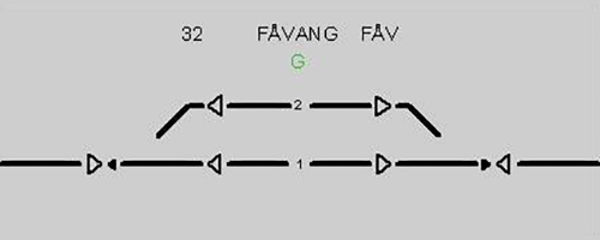

7
Grønn bokstav G plassert over sporsymbol

Gjennomgangsdrift magasinert.
8

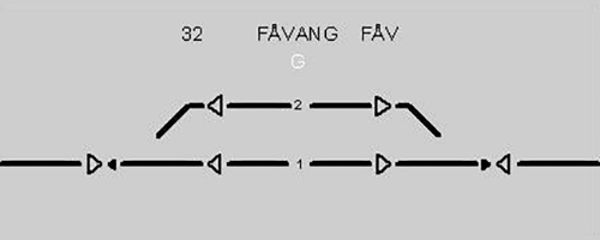

Hvit bokstav G plassert over sporsymbol

Gjennomgangsdrift aktivert.
9

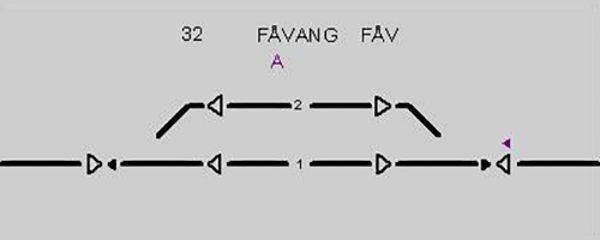

Lilla bokstav A over sporsymbol samt lilla trekant på høyre sporveksel

Ett signal er i ATL-modus.

Dersom togvei ikke blir stilt av ATL pga langsiktig hindring, blinker lilla trekant i start og sluttpunkt på aktuell togvei.
10
Lilla bokstav A over sporsymbol samt lilla trekanter ved alle sporveksler

Alle signaler er i ATL-modus.

Dersom togvei ikke blir stilt av ATL pga langsiktig hindring, blinker lilla trekant i start og sluttpunkt på aktuell togvei.
11

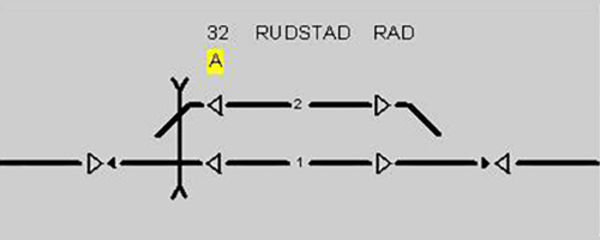

Gul boks med svart bokstav A over sporsymbol

Planovergangsautomat er aktiv.

Gjelder bare Rørosbanen.
12
Rød boks med hvit bokstav B plassert over hvitt sporsymbol

Indikeringsblokkering.

Fast hvit tekst på rød bakgrunn.
13

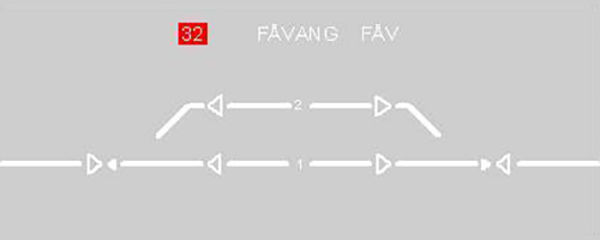

Stasjonsnummer i rød boks med hvitt tall over hvitt sporsymbol

Kommunikasjonsfeil Ikke kvittert.

Stasjonsnummer blinker rødt/hvitt.

Bakgrunn på stasjonsnummer blinker hvitt/rødt.
14

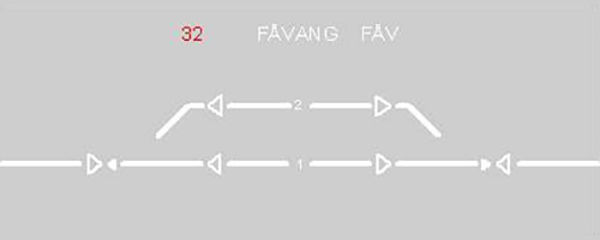

Stasjonsnummer som rødt tall over hvitt sporsymbol

Kommunikasjonsfeil kvittert.

Stasjonsnummer er fast rødt.
15

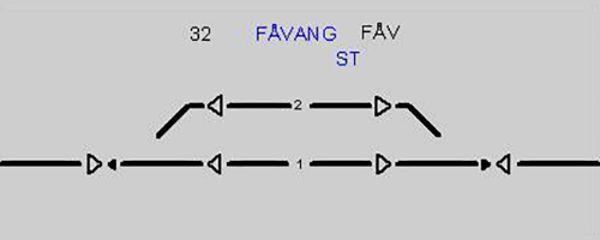

Blått stasjonsnavn med blå bokstaver ST under, over sporsymbol

Stasjonen er stasjonsstyrt.
16

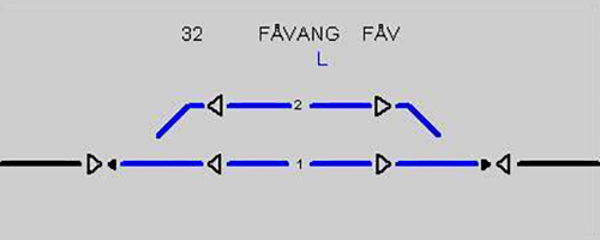

Blå bokstav L over blå markering av begge sporlinjer

Frigitt for lokal skifting.

Stasjonen er fjernstyrt.
17

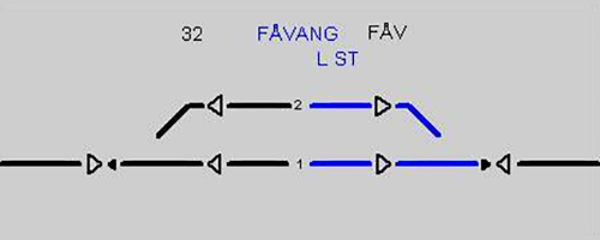

Blått stasjonsnavn med L ST under i blått og blå markering av høyre sporlinjer

Frigitt for lokal skifting på ene siden av stasjonen.

Stasjonen er stasjonsstyrt.
18

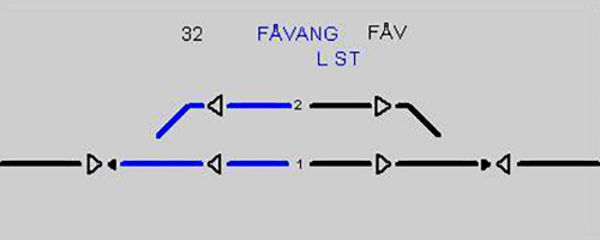

Blått stasjonsnavn med L ST under i blått og blå markering av venstre sporlinjer

Frigitt for lokal skifting på andre siden av stasjonen.

Stasjonen er stasjonsstyrt.

1.20 Roterende ikon

Nummer Beskrivelse

1

Ikonet er plassert i øverste høyre hjørne på alle skjermer på alle operatørplasser.

Det roterer med en omdreining på 10 sekunder når CPU styrer, alt program går og operatørplassen kommuniserer med CPU.

2 Bilder ved kjøring av tog – oversiktsbilde, en stasjon

2.1 Tog kjører inn til rettspor

Nummer Symbol

Beskrivelse

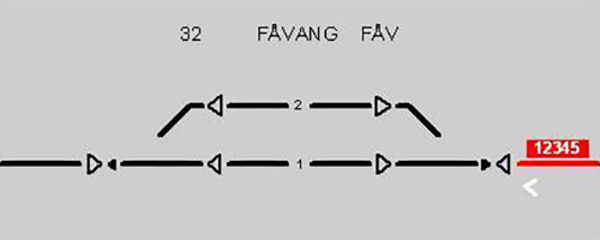

1
Oversikt over stasjon med spor og markering som viser tog inn til rettspor

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Ingen togveier forriglet.

På Rørosbanen er blokkpiler blå.
2

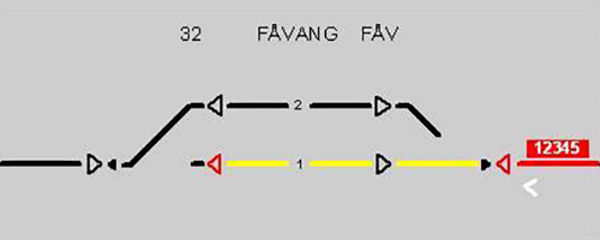

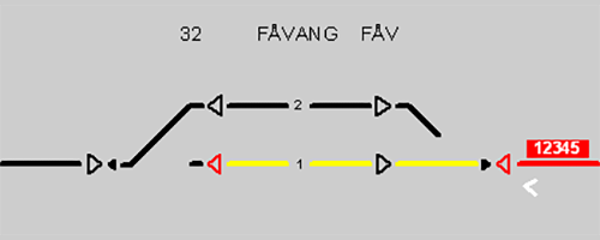

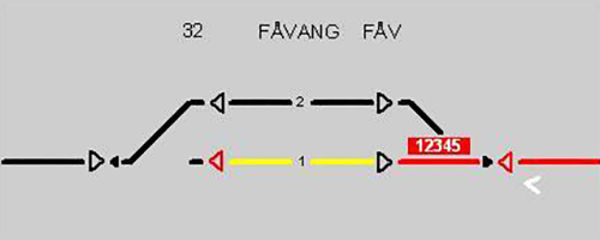

Oversikt over stasjon med spor, gul linje og røde markeringer som viser stopp i rettspor

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
3

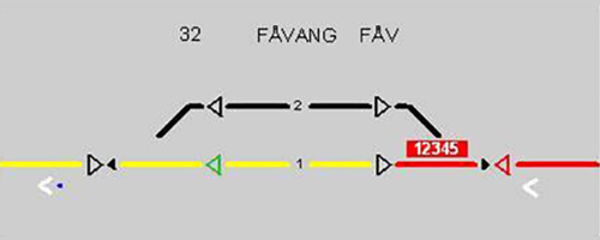

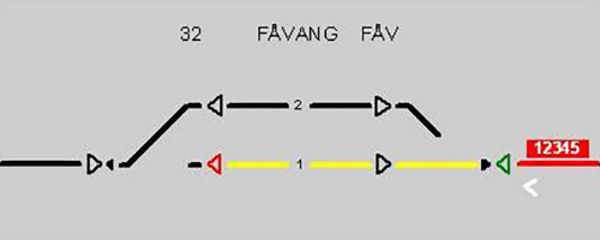

Oversikt over stasjon med gul linje, rød venstrepil og grønn høyrepil på rettspor

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal viser kjør.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
4

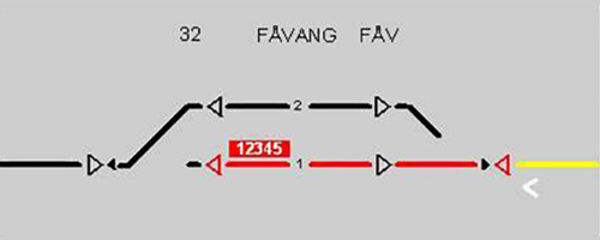

Oversikt over stasjon med gul linje, rød venstrepil og rød markering til høyre spor

Tog på blokkstrekning L og sporfelt B

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
5
Oversikt over stasjon med rød linje, rød venstrepil, rød boks 12345 og gul linje videre

Tog på sporfelt B og sporfelt X.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

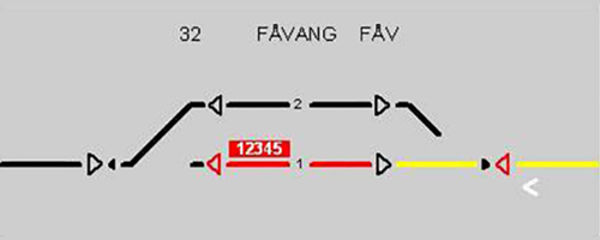

6
Oversikt over stasjon med rød linje, rød venstrepil, rød boks 12345 og gul linje til høyre

Tog på sporfelt X.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
7

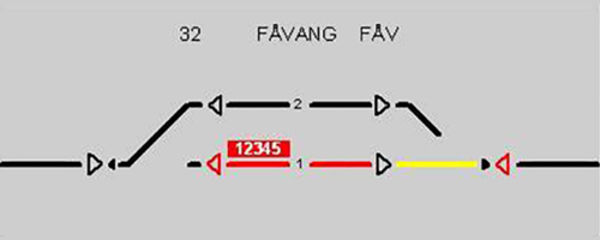

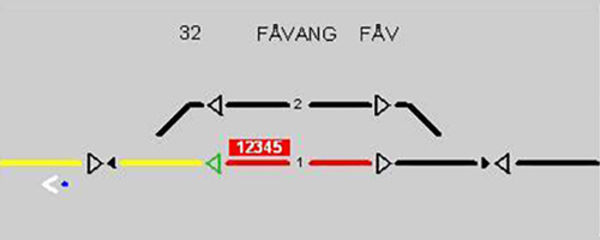

Oversikt over stasjon med rød linje og boks 12345 på venstre del, gul linje videre til høyre

Tog på sporfelt X.

Linjeblokk utløst.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

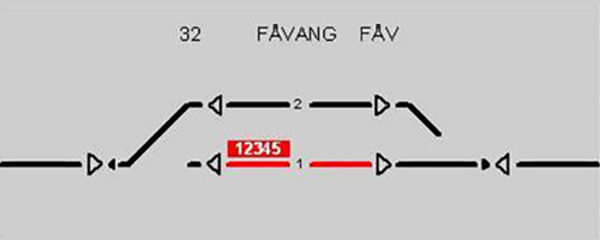

8
Oversikt over stasjon med rød linje, rød venstrepil og rød boks 12345 på rettspor

Tog på sporfelt X.

Innkjørtogvei utløst.

Innkjørsignal og utkjørsignal viser stopp.

2.2 Tog kjører inn til avvikspor

Nummer Symbol

Beskrivelse
1

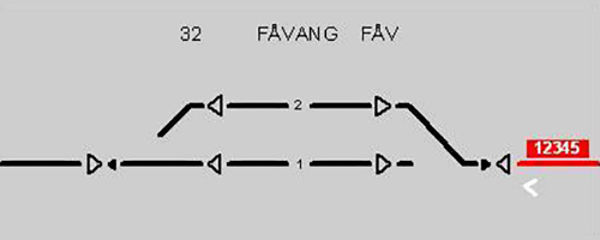

Oversikt over stasjon med avvikspor til høyre markert med rød boks 12345 og hvit vinkel

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Ingen togveier forriglet.

På Rørosbanen er blokkpiler blå.

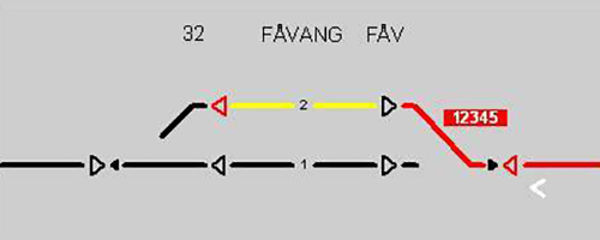

2

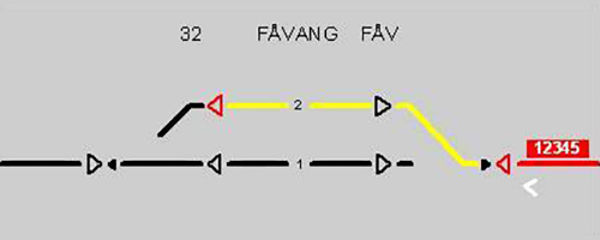

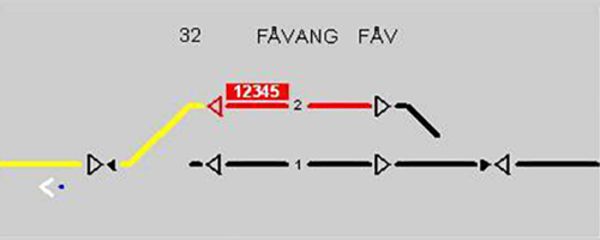

Oversikt over stasjon med gult avvikspor, røde piler, rød boks 12345 og hvit vinkel til høyre

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
3
Oversikt over stasjon med gult avvikspor, rød venstrepil, grønn høyrepil og rød boks 12345

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal viser kjør.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
4
Oversikt over stasjon med gult avvikspor som går over i rødt, og rød boks 12345

Tog på blokkstrekning L og sporfelt B

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet

Innkjørsignal og utkjørsignal viser stopp

På Rørosbanen er blokkpiler blå.

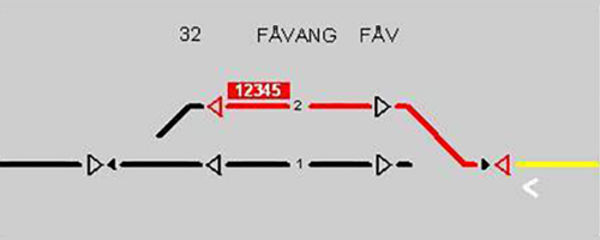

5

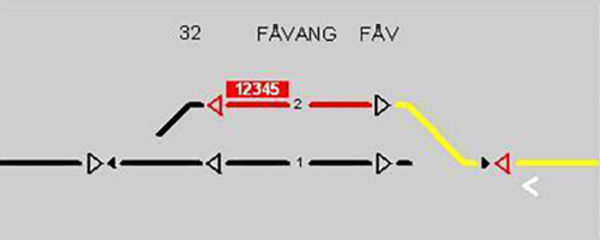

Oversikt over stasjon med rødt avvikspor, rød boks 12345 på linjen og gul linje til høyre

Tog på sporfelt B og sporfelt Y.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
6
Oversikt over stasjon med rødt avvikspor, rød boks 12345 og overgang til gul linje til høyre

Tog på sporfelt Y.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

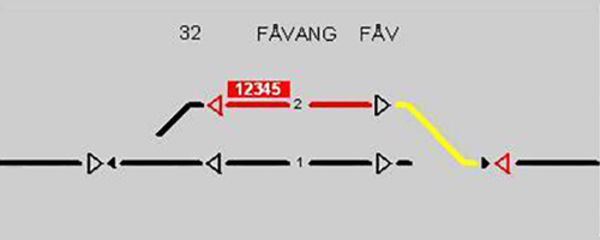

7
Oversikt over stasjon med rødt avvikspor, rød boks 12345, gul linje og rød pil til høyre

Tog på sporfelt Y.

Linjeblokk utløst.

Innkjørtogvei forriglet.

Innkjørsignal og utkjørsignal viser stopp.

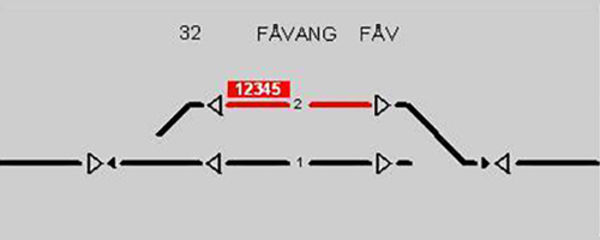

8
Oversikt over stasjon med rødt avvikspor, rød venstrepil og rød boks 12345 på linjen

Tog på sporfelt Y.

Innkjørtogvei utløst.

Innkjørsignal og utkjørsignal viser stopp.

2.3 Tog kjører ut fra avvikspor

Nummer Symbol

Beskrivelse
1
Sporsymbol med gult sporfelt Y, tog inn fra høyre, rød boks 12345 og utkjør stopp

Tog på sporfelt Y.

Toget har kommet inn fra høyre.

Linjeblokk innstilt fra stasjonen.

Utkjørtogveier forriglet.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

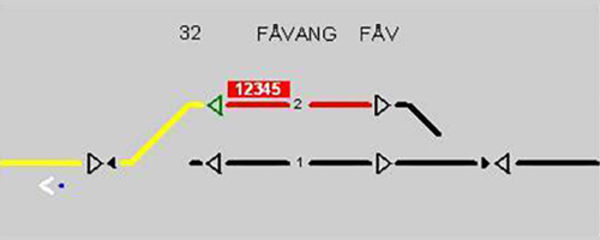

2
Sporsymbol med gult sporfelt Y, tog inn fra høyre, rød boks 12345 og utkjør kjør

Tog på sporfelt Y.

Toget har kommet inn fra høyre.

Linjeblokk innstilt fra stasjonen.

Utkjørtogveier forriglet.

Utkjørsignal viser kjør.

På Rørosbanen er blokkpiler blå.
3

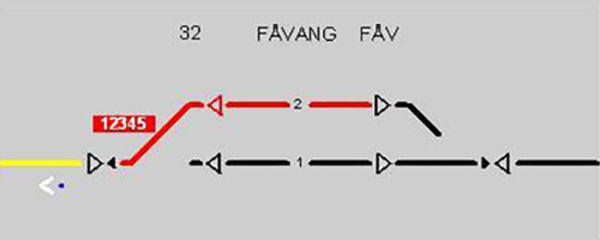

Sporsymbol med rød linje fra venstre, rød boks 12345 på sporet og utkjør stopp

Tog på sporfelt Y og sporfelt A.

Toget har kommet inn fra høyre.

Linjeblokk innstilt fra stasjonen.

Utkjørtogveier forriglet.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

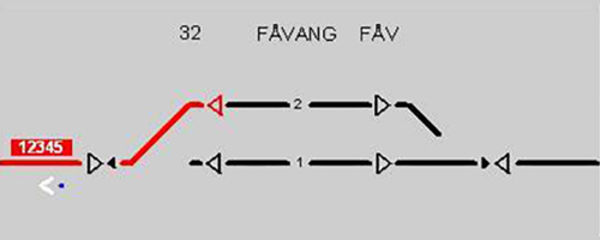

4

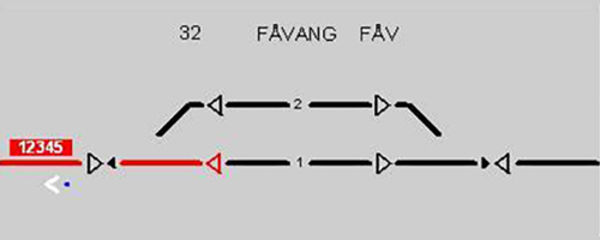

Sporsymbol med rød linje fra venstre, rød boks 12345 på sporet og utkjør stopp

Tog på sporfelt A og blokkstrekning M.

Linjeblokk innstilt fra stasjonen.

Utkjørtogveier forriglet.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
5

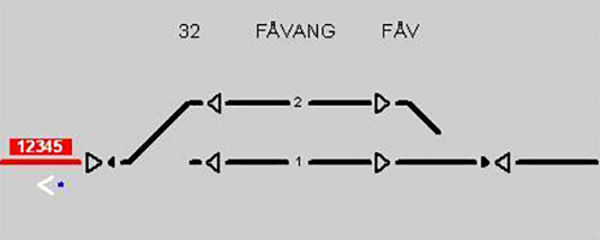

Sporsymbol med rød boks 12345 til venstre, hvit vinkelmarkering og utkjør stopp

Tog på blokkstrekning M.

Linjeblokk innstilt fra stasjonen.

Utkjørtogveier utløst.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

2.4 Tog kjører gjennom i rettspor

Nummer Symbol

Beskrivelse
1
Sporsymbol med rettspor gjennom stasjon, rød boks 12345 til høyre og hvit vinkelmarkering

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Ingen togveier forriglet.

På Rørosbanen er blokkpiler blå.
2
Sporsymbol med gult rettspor, røde piler, rød boks 12345 til høyre og hvit vinkelmarkering

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal viser stopp. Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
3
Sporsymbol med gult rettspor gjennom stasjon, grønne piler, rød boks 12345 til høyre

Tog på blokkstrekning L.

Linjeblokk innstilt mot stasjonen.

Linjeblokk innstilt fra stasjonen.

Innkjørtogvei forriglet.

Innkjørsignal viser kjør.

Utkjørsignal viser kjør.

På Rørosbanen er blokkpiler blå.
4

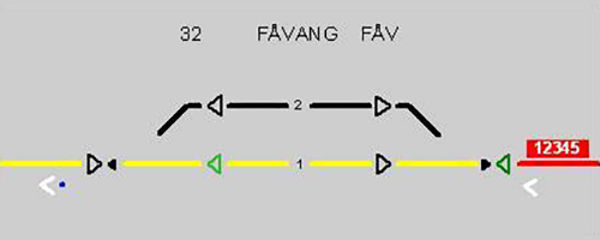

Tog på blokkstrekning L, innkjørsignal stopp og utkjørsignal kjør

Tog på blokkstrekning L og sporfelt B.

Linjeblokk innstilt mot stasjonen.

Linjeblokk innstilt fra stasjonen.

Innkjørtogvei forriglet.

Utkjørtogvei forriglet.

Innkjørsignal viser stopp.

Utkjørsignal viser kjør.

På Rørosbanen er blokkpiler blå.
5

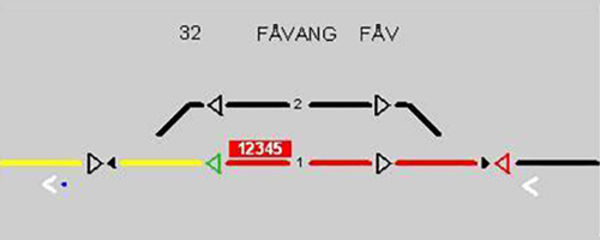

Tog på sporfelt B og X, innkjørsignal stopp og utkjørsignal kjør

Tog på sporfelt B og sporfelt X.

Linjeblokk innstilt mot stasjonen.

Linjeblokk innstilt fra stasjonen.

Innkjørtogvei forriglet.

Utkjørtogvei forriglet.

Innkjørsignal viser stopp.

Utkjørsignal viser kjør.

På Rørosbanen er blokkpiler blå.
6

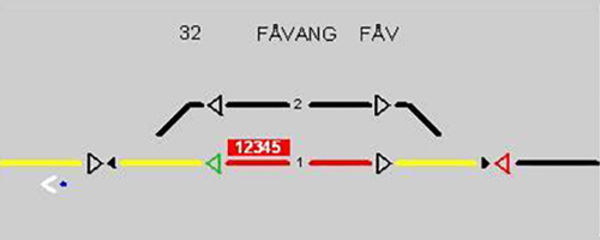

Tog på sporfelt X, innkjørsignal stopp og utkjørsignal kjør

Tog på sporfelt X.

Linjeblokk inn utløst.

Linjeblokk innstilt fra stasjonen.

Innkjørtogvei forriglet

Innkjørsignal viser stopp.

Utkjørsignal viser kjør.

På Rørosbanen er blokkpiler blå.
7
Tog på sporfelt X, innkjørtogvei utløst, utkjørsignal kjør

Tog på sporfelt X.

Linjeblokk innstilt fra stasjonen.

Innkjørtogvei utløst

Utkjørtogvei forriglet.

Innkjørsignal viser stopp.

Utkjørsignal viser kjør.

På Rørosbanen er blokkpiler blå.
8

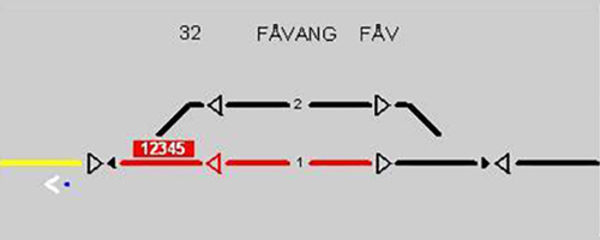

Tog på sporfelt X og A, utkjørtogvei forriglet, utkjørsignal stopp

Tog på sporfelt X og sporfelt A.

Linjeblokk innstilt fra stasjonen.

Utkjørtogvei forriglet.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.
9
Tog på sporfelt A og blokkstrekning M, utkjørtogvei forriglet, utkjørsignal stopp

Tog på sporfelt A og blokkstrekning M.

Linjeblokk innstilt fra stasjonen.

Utkjørtogvei forriglet.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

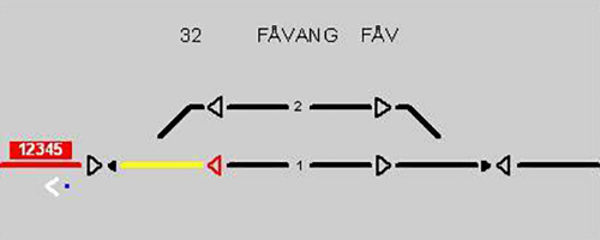

10
Tog på blokkstrekning M, utkjørtogvei forriglet, utkjørsignal stopp

Tog på blokkstrekning M.

Linjeblokk innstilt fra stasjonen.

Utkjørtogvei forriglet.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

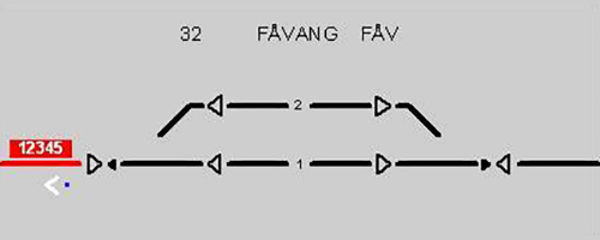

11
Tog på blokkstrekning M, utkjørtogvei utløst, utkjørsignal stopp

Tog på blokkstrekning M.

Linjeblokk innstilt fra stasjonen.

Utkjørtogvei utløst.

Utkjørsignal viser stopp.

På Rørosbanen er blokkpiler blå.

2.5 Magasinering

Nummer Symbol

Beskrivelse
1
Tog på blokkstrekning begge sider, B–O forriglet og A–L magasinert

Tog på blokkstrekning på begge sider.

Linjeblokk på begge sider innstilt mot stasjonen.

Innkjør B-O forriglet.

Innkjør A-L magasinert.

På Rørosbanen er blokkpiler blå.
2
Tog på blokkstrekning begge sider, B–O forriglet, A–L og L magasinert

Tog på blokkstrekning på begge sider.

Linjeblokk på begge sider innstilt mot stasjonen.

Innkjør B-O forriglet.

Innkjør A-L magasinert.

Utkjør L magasinert.

På Rørosbanen er blokkpiler blå.
3
Tog på blokkstrekning begge sider, B–O forriglet, A–L, L og O magasinert

Tog på blokkstrekning på begge sider.

Linjeblokk på begge sider innstilt mot stasjonen.

Innkjør B-O forriglet.

Innkjør A-L magasinert.

Utkjør L magasinert.

Utkjør O magasinert.

På Rørosbanen er blokkpiler blå.

3 Menyer i skjermstyring

Generelt: Det er ikke mulig å trykke på en knapp der teksten er dimmet ned.

Nummer Symbol

Beskrivelse
1

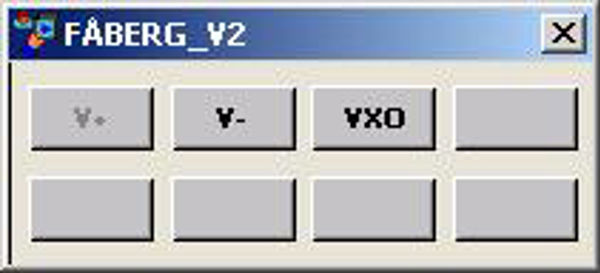

Ordrepanel for sporveksel: venstre knapp V+ nedtonet, mulig valg V- og VXO

Ordrepanelet for en sporveksel får man opp ved å trykke på ønsket sporveksel.

Sporvekselen ligger til +. Det sees ved at teksten på venstre knapp er dimmet ned.

Det er mulig å kjøre sporvekselen til –, og gi ordre om sporvekselomlegging (VXO).
2

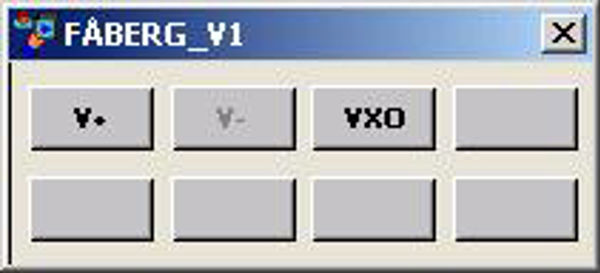

Ordrepanel for sporveksel: midtre knapp V- nedtonet, mulig valg V+ og VXO

Sporvekselen ligger til –. Det sees ved at teksten på den midtre knappen er dimmet ned.

Det er mulig å kjøre sporvekselen til +, og gi ordre om sporvekselomlegging.

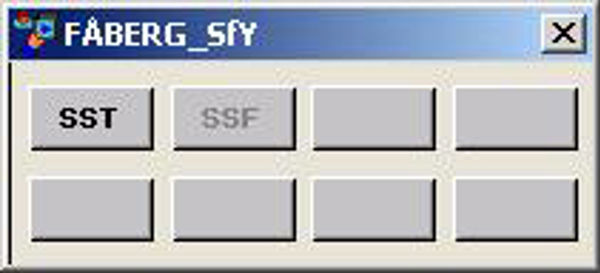

3
Ordrepanel for sporfelt: knapp SST aktiv, knapp SSF nedtonet

Ordrepanelet for et sporfelt får man opp ved å trykke på ønsket sporfelt. Sporfeltet er i normalposisjon.

Sporfeltet kan sperres med å gi ordre «SST».

«SST» er eneste ordre som det er tillatt å gi når sporfeltet er i denne tilstanden.
4

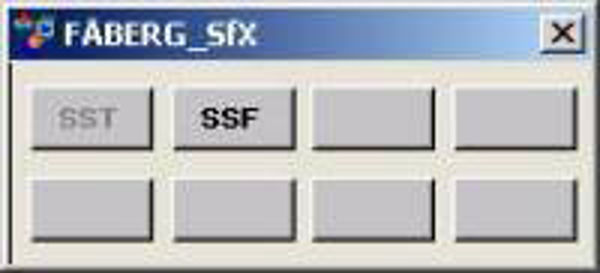

Ordrepanel for sporfelt: knapp SSF aktiv, knapp SST nedtonet

Sporfeltet er sperret.

Sporfeltet kan frigis med å gi ordre «SST».

«SST» er eneste ordre som det er tillatt å gi når sporfeltet er i denne tilstanden.
5

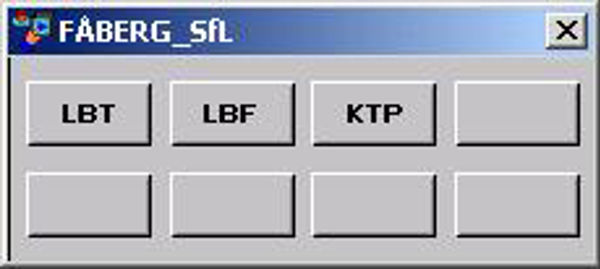

Ordrepanel for blokkfelt med aktive knapper LBT, LBF og KTP

Ordrepanelet for et blokkfelt får man opp ved å trykke på ønsket blokkfelt.

Her kan ordre sendes uavhengig om feltet er sperret eller ikke. I tillegg til ordrene for sperring, kan man herfra gi ordre «KTP».
6

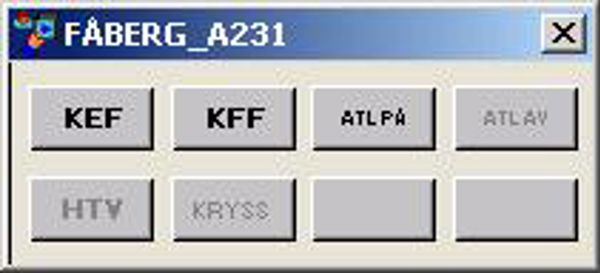

Ordrepanel for hovedsignal: aktive knapper KEF, KFF, ATL PÅ, nedtonede ATL AV, HTV, KRYSS

Ordrepanel for et hovedsignal som er valgt som startpunkt.
Her har man tilgang til å koble ut akustisk alarm for en eller flere togpasseringer ved å gi ordre «KEF» eller «KFF».

Er akustisk alarm utkoblet for en togpassering, vil det ikke være mulig å koble ut alarmen for flere togpasseringer samtidig og vise versa.

Det er ellers mulig å gi ordre for å aktivere ATL for dette hovedsignalet.
7

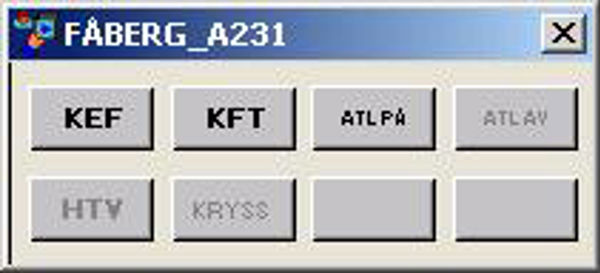

Ordrepanel for hovedsignal: aktive knapper KEF, KFT, ATL PÅ, nedtonede ATL AV, HTV, KRYSS

Ordrepanel for et hovedsignal som er valgt som startpunkt.
Her indikeres at akustisk alarm er utkoblet for flere togpasseringer. Det sees ved at det står «KFT» på den andre knappen.
8

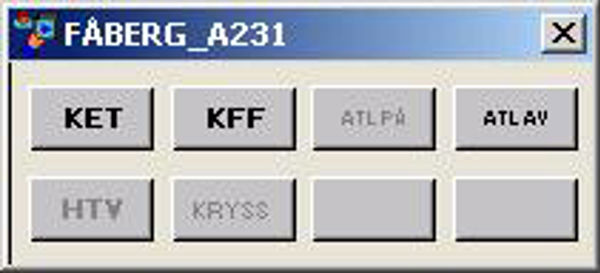

Ordrepanel for hovedsignal: aktive knapper KET, KFF, ATL AV, nedtonede ATL PÅ, HTV, KRYSS

Ordrepanel for et hovedsignal valgt som startpunkt.
Her indikeres at akustisk alarm er utkoblet for en togpassering.
ATL er aktivert for dette signalet. Det vises ved at knappen «ATL På» ikke er tilgjengelig, men «ATL Av» er tilgjengelig.

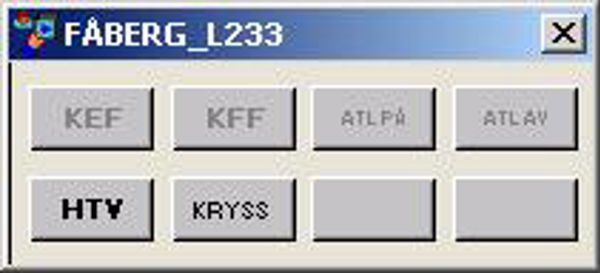

9
Ordrepanel for hovedsignal: aktive knapper HTV og KRYSS, nedtonede KEF, KFF, ATL PÅ, ATL AV

Ordrepanel for et hovedsignal valgt som sluttpunkt i en mulig togvei.

Her har man to valgmuligheter. Det første er å stille togvei fra startpunktet som er valgt og til sluttpunktet som er valgt. Dette gjøres ved å trykke på «HTV».

Den andre muligheten er å trykke på «KRYSS» som da stiller innkjør i den togveien som det er valgt start- og sluttpunkt for, og deretter magasinerer krysning av motsatt innkjørtogvei og utkjørtogveier.
10

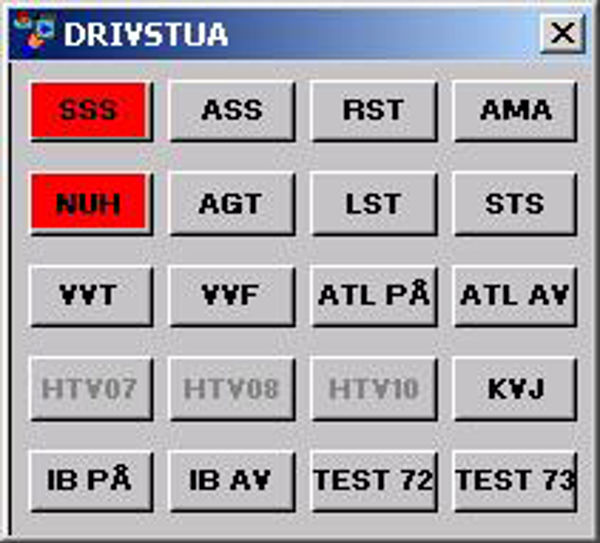

Ordrepanel for fellesfunksjoner på stasjon, med røde, aktive og nedtonede knapper

Ordrepanelet for fellesfunksjoner på stasjonen. Dette kommer opp når man klikker på stasjonsnavnet.

Knapper er tilgjengelig avhengig av tilbakemelding fra anlegget.

Knappene som er tilordnet ordre som både må aktiveres og deaktiveres, vil få endret tekst avhengig av tilbakemelding fra anlegget, f. eks. vil VVT endres til VVF når vekselvarme er på.
Det kan være flere eller færre knapper i meny avhengig av stasjonstype.

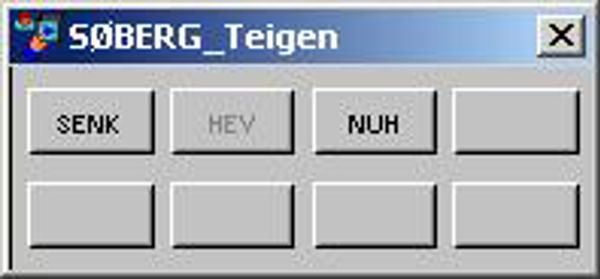

11
Ordrepanel for veisikringsanlegg med knappene SENK og NUH aktive, og HEV nedtonet

Ordrepanelet for veisikringsanlegg.
12
Ordrepanel for sidespor med knappene FRIGI og TILBAKE

Ordrepanelet for sidespor.
13

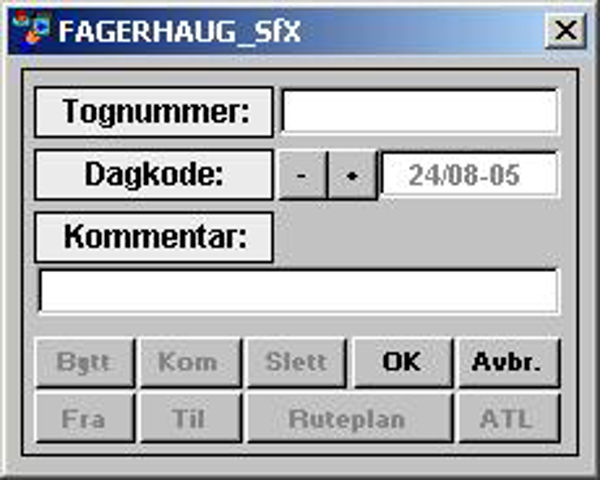

Ordrepanel for tognummer med felt for tognummer, dagkode og kommentar, samt flere knapper

Ordrepanel for tognummer.

Det finnes ikke tognummer på feltet fra før.

Knapper blir tilgjengelige avhengig av status.

Knappene «Bytt», «Kom», «Fra», «Slett», «Ruteplan» og «ATL» er tilgjengelig dersom det er et tognummer på feltet.

Knappen «Til» er tilgjengelig dersom man har valgt å flytte et tognummer fra et felt.
14

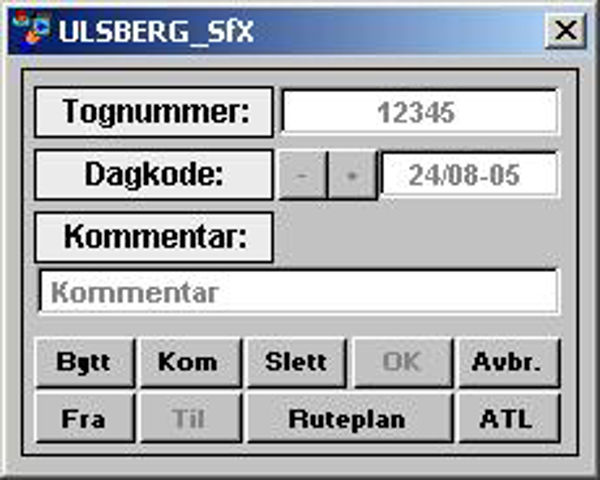

Ordrepanel for tognummer med felt for tognummer, dagkode og kommentar samt aktive knapper

Ordrepanel for tognummer

Tognummer finnes på feltet.

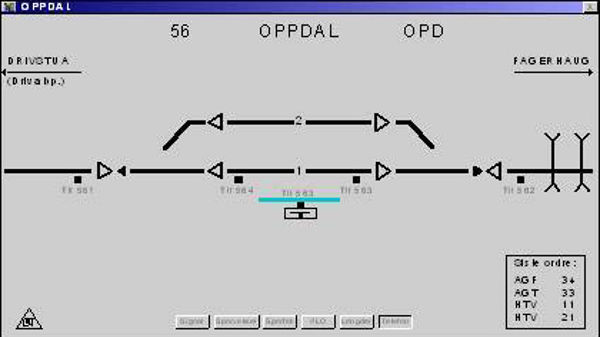

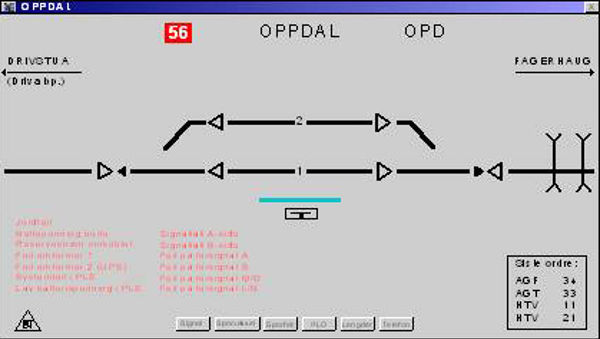

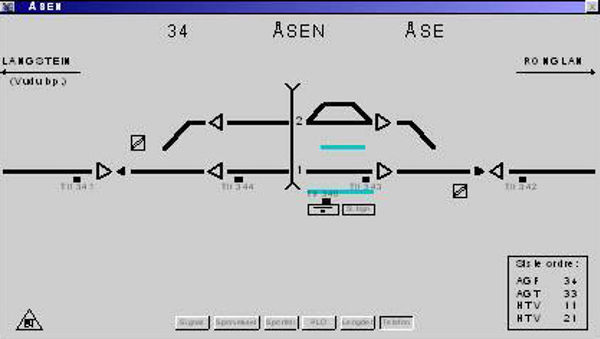

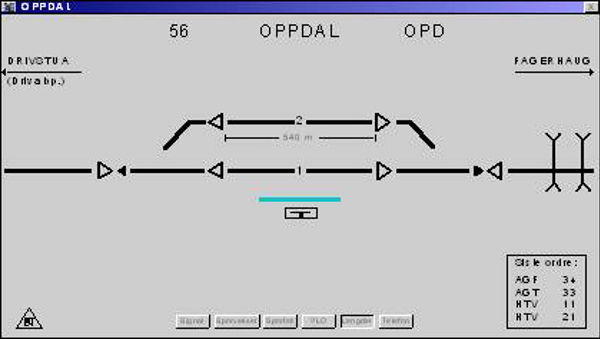

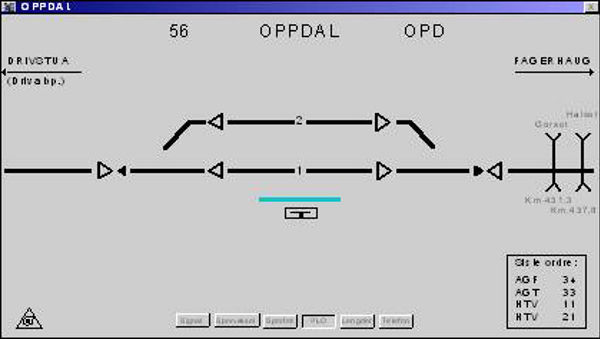

4 Detaljbildet

Detaljbildet for en stasjon kommer opp i et vindu ved å klikke på stasjonsnummeret i oversiktsbildet med musa eller å slå ordre xx35 på ordretastaturet.

For å fjerne bildet klikker man enten på stasjonsnavnet en gang til eller slår ordre xx35 på ordretastaturet. Vinduet kan også fjernes ved å klikke i krysset i øverste høyre hjørnet med musa.

Når vinduet tas opp, vises signalnummer, se kapittel 4.1 bilde 1.

Status på alle symboler vises likt på detaljbildet som på oversiktsbildet. Dette gjelder alle symboler som er beskrevet i kapittel 1, Symboler.

Knappene nederst i bildet gir muligheter for å vise annen informasjon, når man klikker på en knapp, blir denne aktiv, og den som tidligere var aktiv, blir deaktivert.

Nederst i høyre hjørnet vises de 4 siste ordrene som er sendt til stasjonen, siste ordre øverst.

Nederst i venstre hjørnet vises en trekant som benyttes til å hente opp liste med hendelser og alarmer på denne stasjonen.

4.1 Informasjon som vises på kommando

Nummer Symbol

Beskrivelse

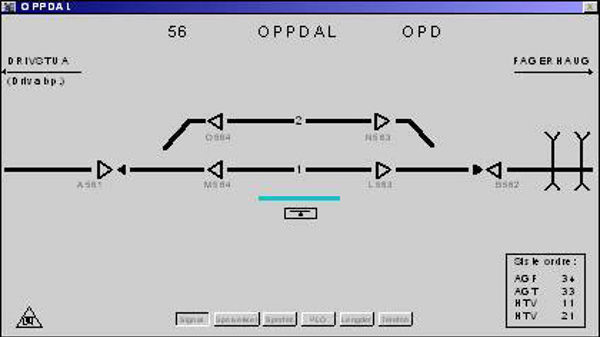

1
Detaljbildet av stasjon med spor, vekselpiler og signalnummer vist ved hvert signal

Detaljbildet med signalnummer synlig.

Denne informasjonen er synlig når detaljbildet av stasjonen hentes opp.
2
Detaljbildet av stasjon med spor, vekselpiler og sporvekselnummer vist ved hver veksel

Detaljbildet med sporvekselnummer synlig.
3

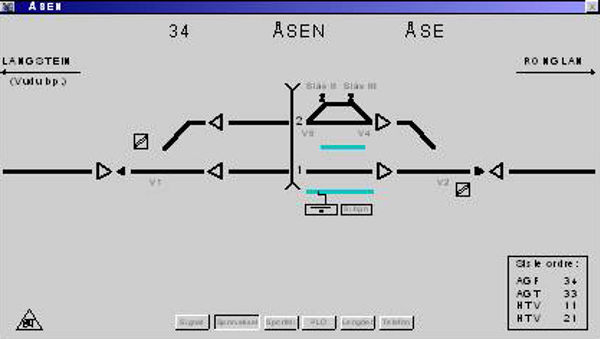

Detaljbildet av stasjon med sporvekselnummer, sveiv og S-låser synlig ved aktuelle veksler

Detaljbildet med sporvekselnummer, sveiv og S-låser synlig.
4

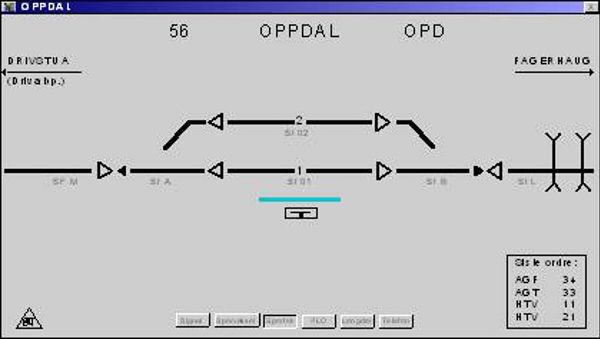

Detaljbildet av stasjon med spor, vekselpiler og sporfeltnummer vist ved hvert sporfelt

Detaljbildet med sporfeltnummer synlig.
5
Detaljbildet av stasjon med spor, vekselpiler og sporfeltnummer vist ved hvert sporfelt

Detaljbildet med sporfeltnummer synlig.
6

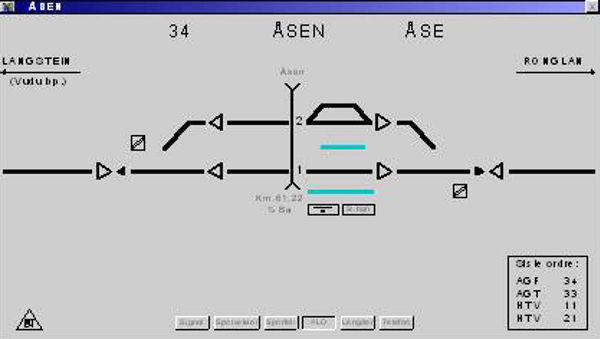

Detaljbildet av stasjon med spor, vekselpiler og opplysninger om planovergang (PLO) synlig

Detaljbildet med opplysninger om PLO synlig.
7
Detaljbildet av stasjon med spor, vekselpiler og opplysninger om planovergang (PLO) synlig

Detaljbildet med opplysninger om PLO synlig.
8

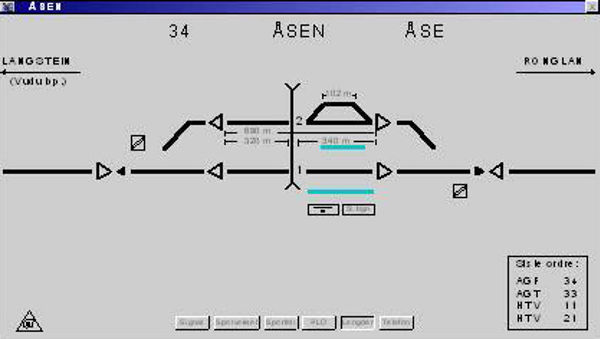

Detaljbildet av stasjon med spor, vekselpiler og sporlengder synlig mellom signalene

Detaljbildet med sporlengder synlig.
9
Detaljbildet av stasjon med spor, vekselpiler og sporlengder synlig ved aktuelle spor

Detaljbildet med sporlengder synlig.
10
Detaljbildet av stasjon med spor, vekselpiler og telefonmarkeringer synlig ved sporene

Detaljbildet med telefoner synlig.
11
Detaljbildet av stasjon med spor, vekselpiler og telefonmarkeringer synlig ved sporene

Detaljbildet med telefoner synlig.

4.2 Visning av alarmer og feilhendelser i detaljbilde

Alle indikeringer som er beskrevet i kapittel 1, Symboler, vises på samme måte på oversiktsbildet og på detaljbildene av stasjonene. I tillegg finnes noen feilhendelser som vises som tekst i detaljbildene, f.eks. Jordfeil, Reservestrøm innkoblet osv. Disse tekstene vises på alarmraden og alarmlista på den operatørplass som har operatørbemyndigelse på den aktuelle stasjon i tillegg til at de vises i hendelslista på hver enkelt stasjon.

Nederst i venstre hjørnet vises en trekant som benyttes til å hente opp liste med hendelser og alarmer på denne stasjonen.

Nummer Symbol

Beskrivelse
1

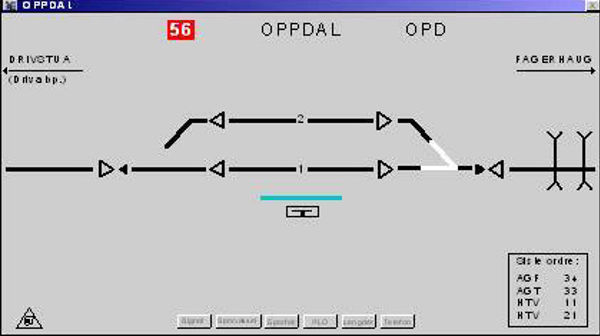

Detaljbildet av stasjon med feilhendelse: sporveksel ute av kontroll og rødt stasjonsnummer

Detaljbilde med feilhendelse «Sporveksel ute av kontroll».

Ikke kvittert: Sporveksel blinker svart/hvit, stasjonsnavn blinker rød/hvit og bakgrunn på stasjonsnavn blinker hvit/rød.

Kvittert: Sporveksel er fast hvit og stasjonsnummer er rødt uten bakgrunn.
2

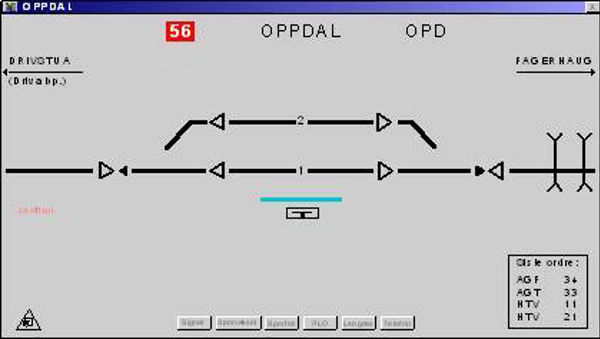

Detaljbildet av stasjon med feilhendelse: tekst Jordfeil synlig i rødt og rødt stasjonsnummer

Detaljbilde med feilhendelse Jordfeil.

Ikke kvittert: Teksten «Jordfeil» blinker rød/hvit.

Kvittert: Teksten «Jordfeil» er fast rød.

Stasjonsnummer indikeres som på bilde 1.
3
Detaljbildet av stasjon med feilhendelser vist som rød tekst i skjermbildet og rødt stasjonsnummer

Dette bildet viser alle feilhendelser som blir vist som tekst i detaljbildet.

Øvrige feilhendelser vises på symboler.

Stasjonsnummer indikeres som på bilde 1.

5 Oversiktsbilde, en skjerm

Etterfølgende bildet viser eksempler på oversiktsbilder, en skjerm.
En strekning vil bestå av 4 slike bilder ved siden av hverandre.
Bildene er bare eksempler, de gir ikke et korrekt bilde av stasjonene som vises.

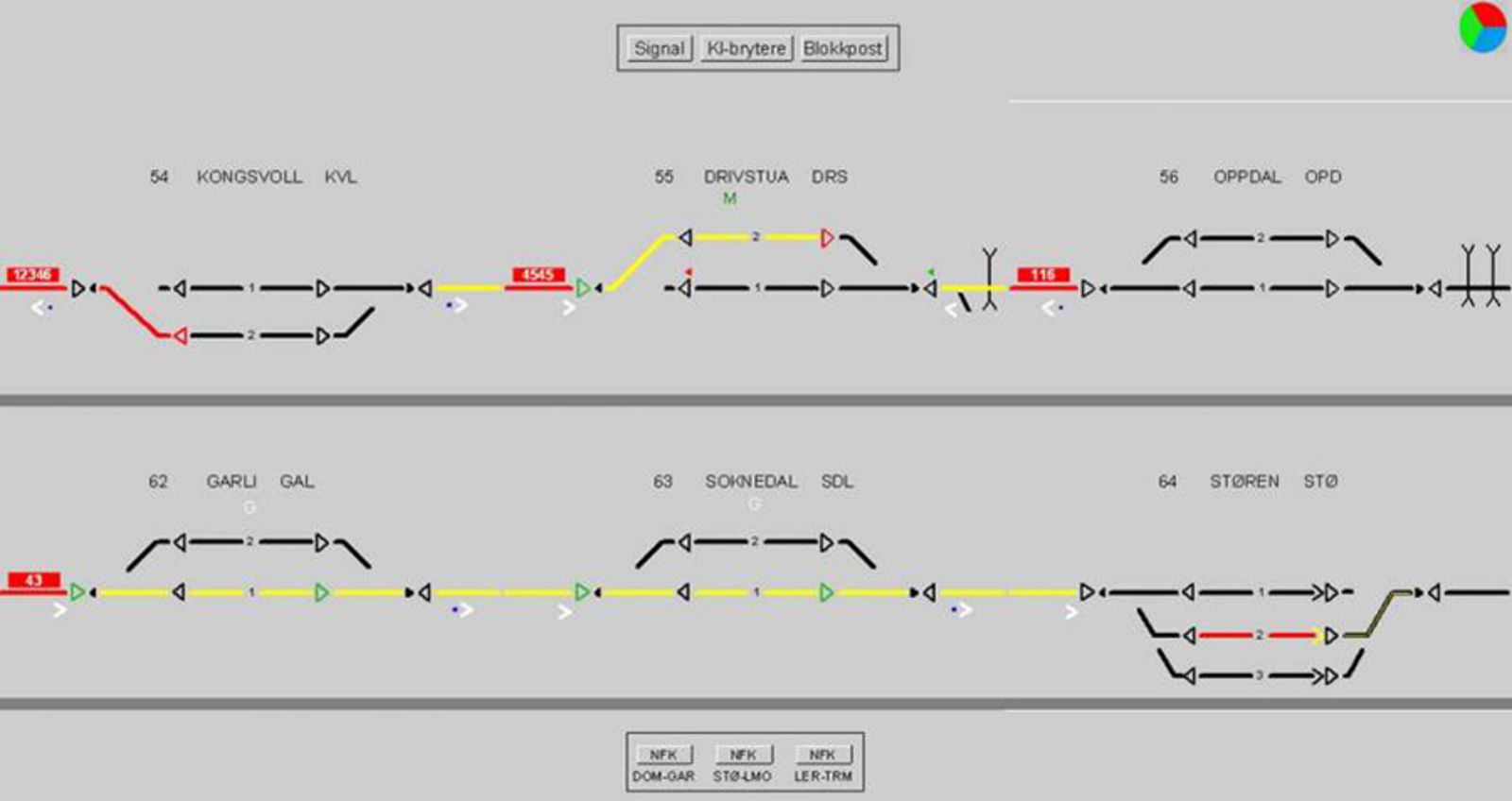

5.1 Normal informasjon

Oversiktsbilde med flere stasjoner og spor vist på én skjerm, med normal informasjon synlig

NB! På Rørosbanen er blokkpiler blå.

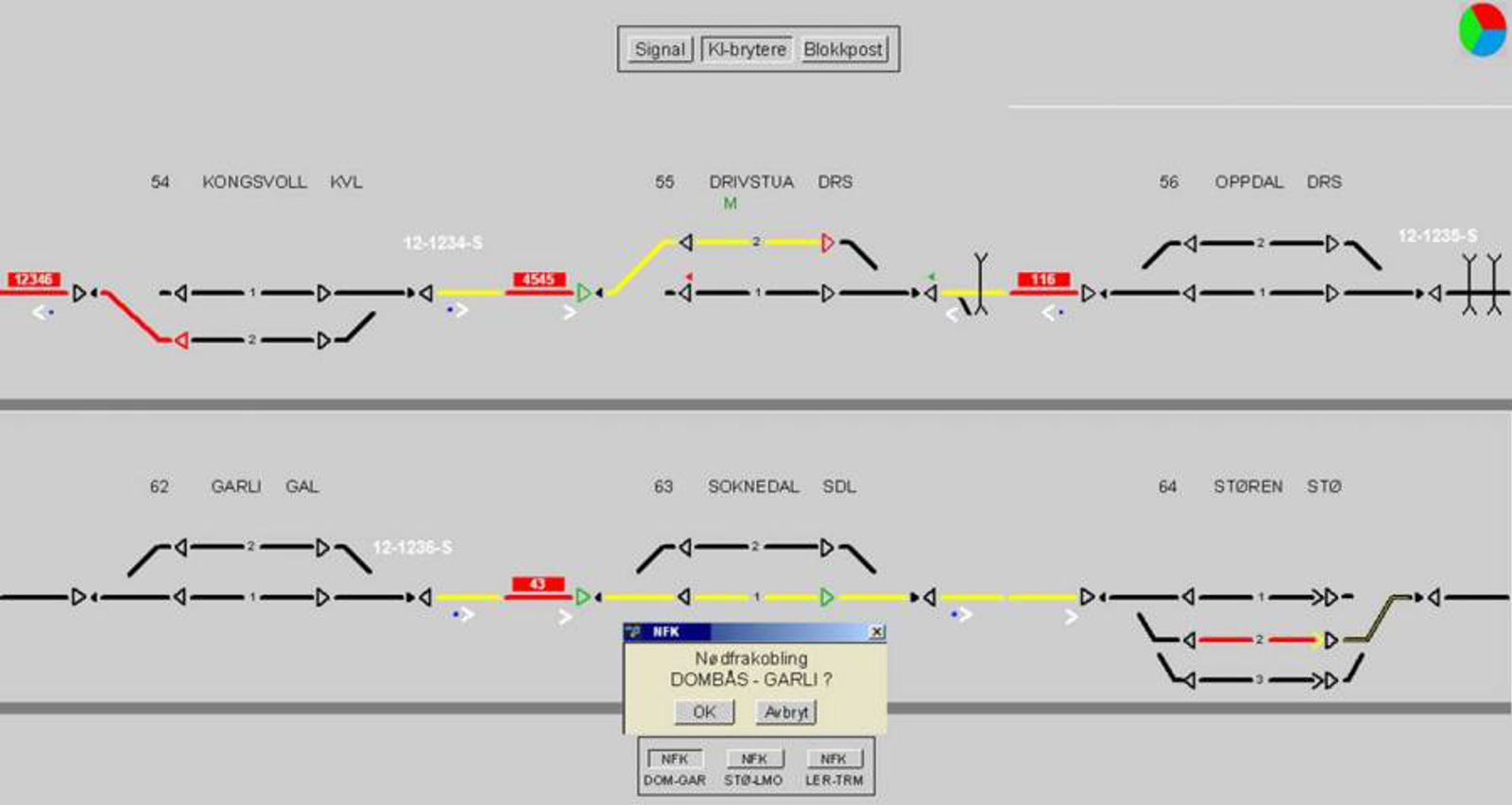

5.2 Kl-brytere og nødfrakobling

Oversiktsbilde med flere stasjoner på én skjerm, KL-brytere og vindu for nødfrakobling synlig

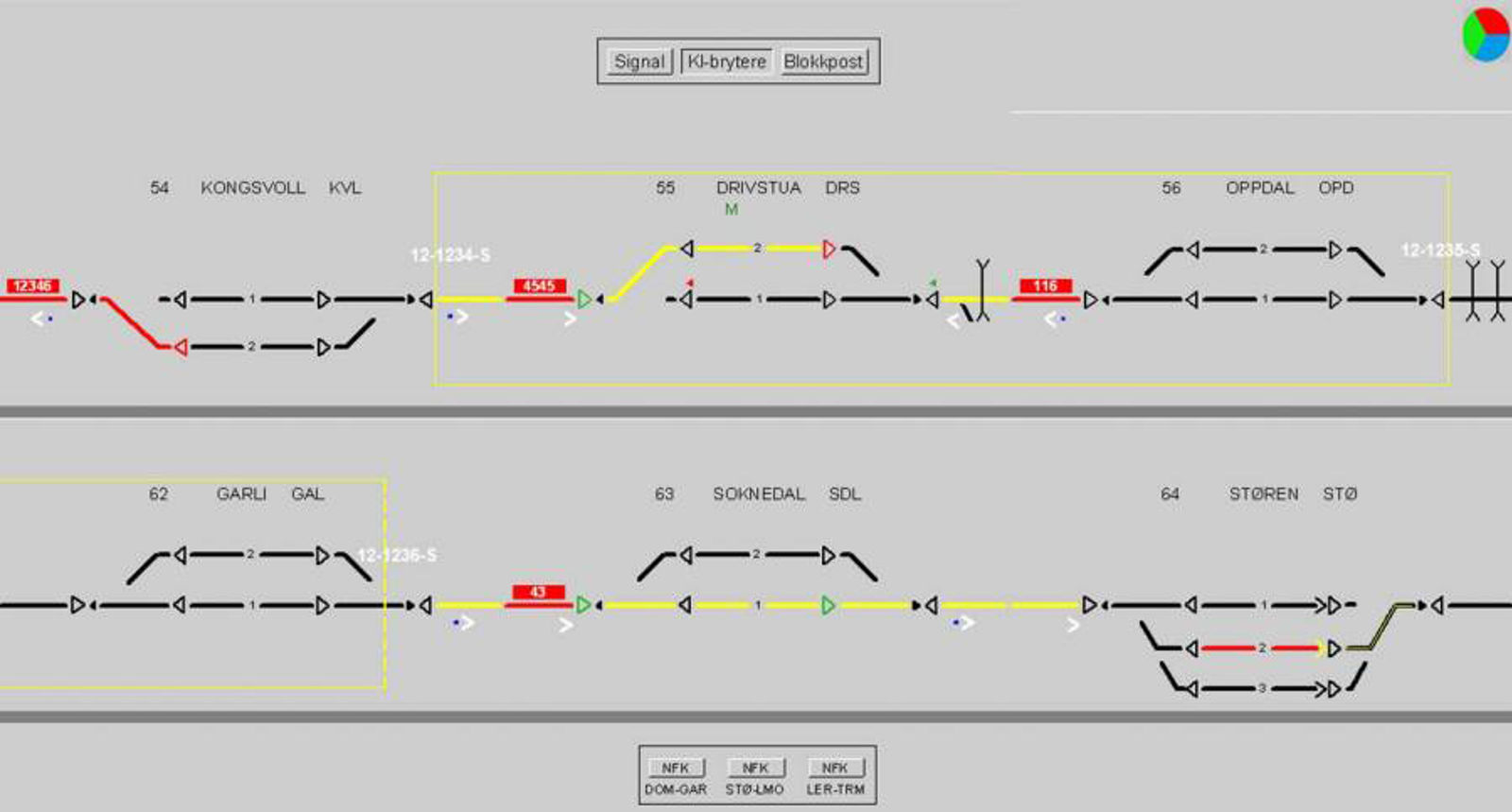

5.3 Spenningsløs kontaktledning

Oversiktsbilde med flere stasjoner på én skjerm, markeringer for spenningsløs kontaktledning

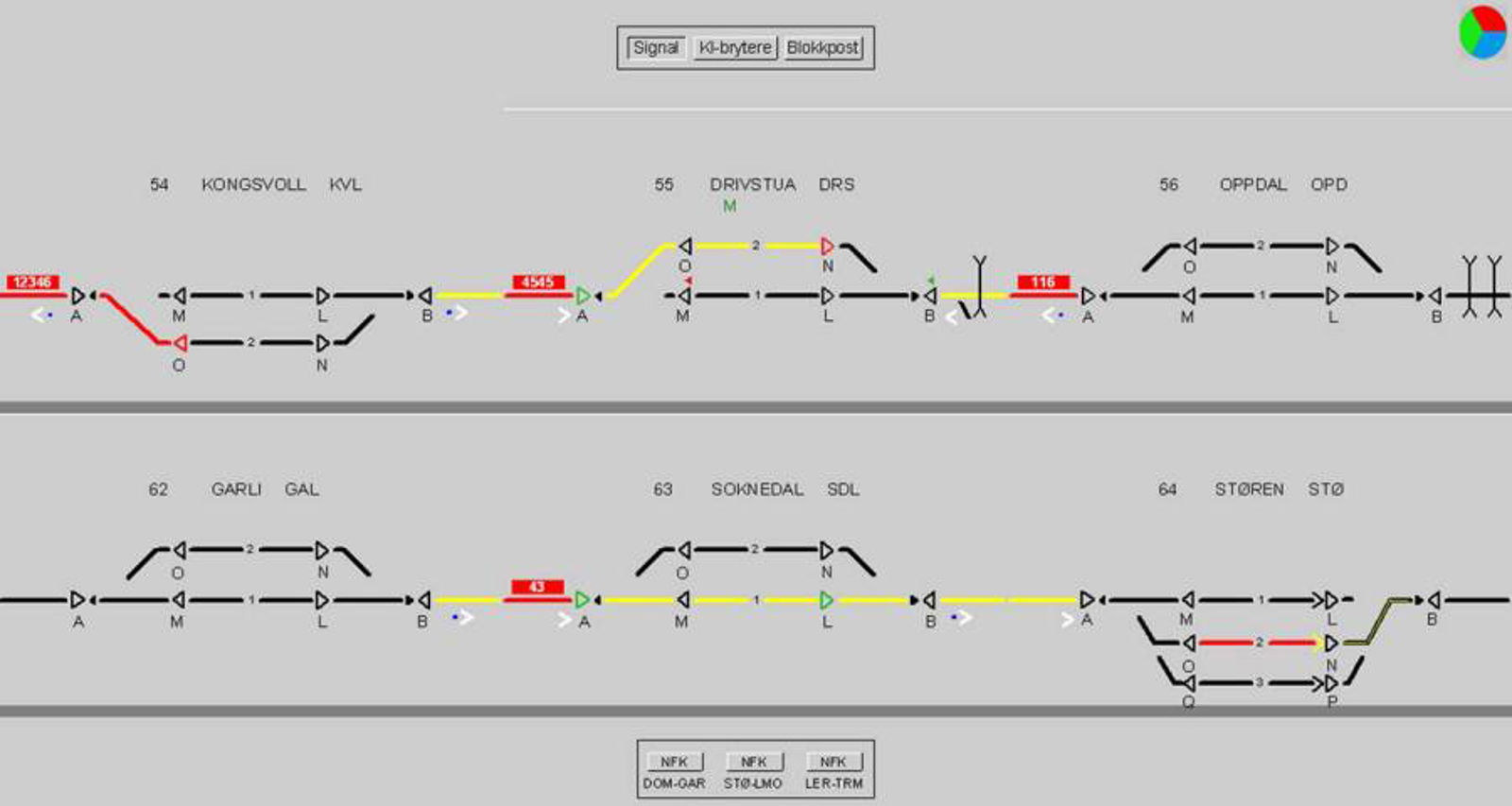

5.4 Signal litra

Oversiktsbilde med flere stasjoner på én skjerm, signal litra vises ved de enkelte signalene

NB! På Rørosbanen er blokkpiler blå.

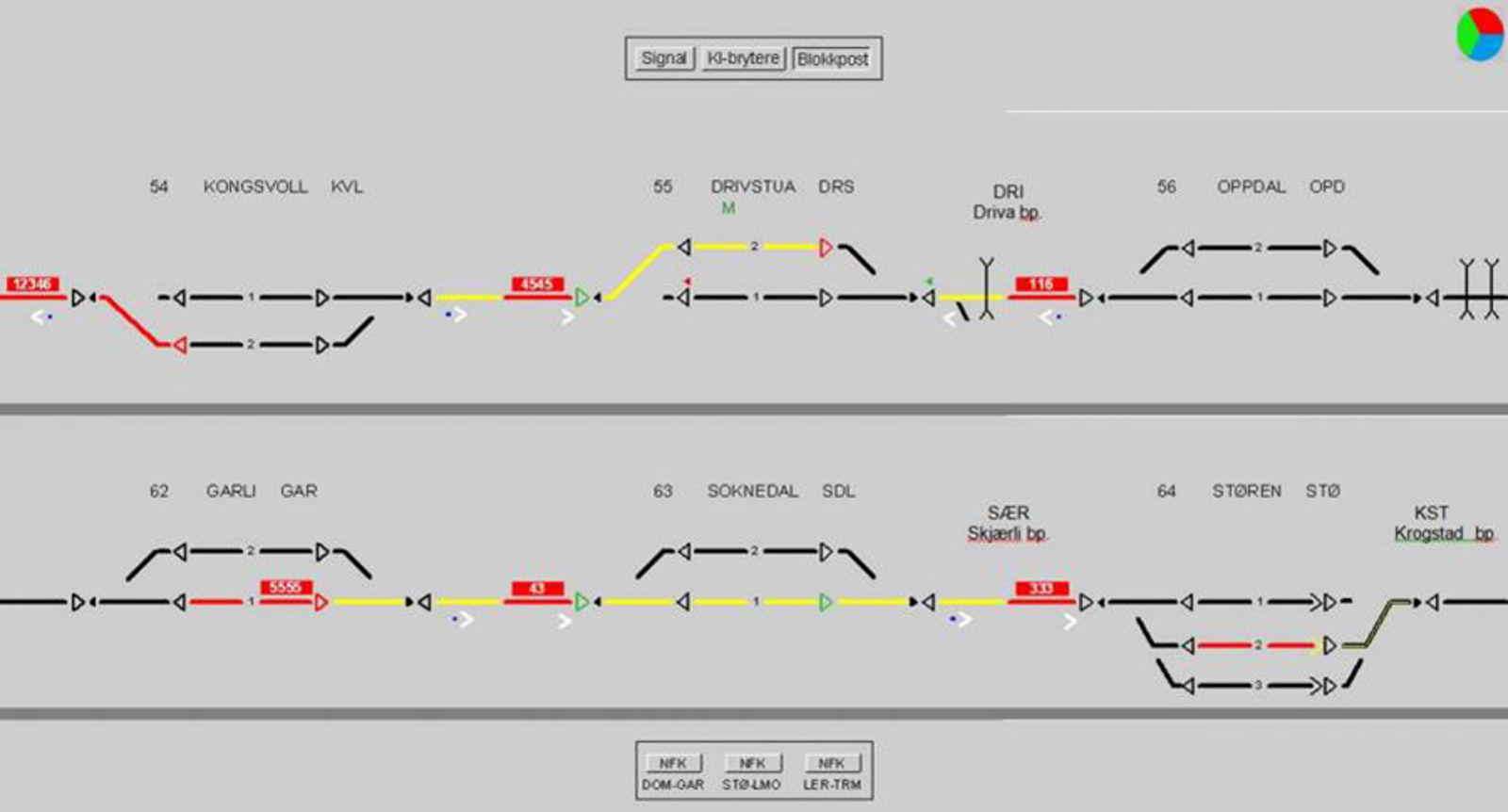

5.5 Blokkpost

Oversiktsbilde med flere stasjoner på én skjerm, blokkposter markert med navn ved strekningen
