6 Tegnforklaring for skjematisk plan og forriglingstabell

Bestemmelser for personale som skal betjene signalanlegg.

Publisert: 11. april 2019

Oppdatert: 13. desember 2021

Symbol Forklaring

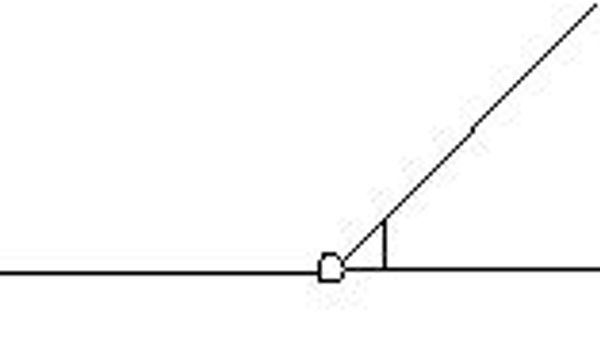

Vekselsymbol med rett linje og skrå linje koblet i kvadrat, med vinkelstrek på innsiden
 Håndstilt sporveksel som ikke inngår i sikringsanlegg.

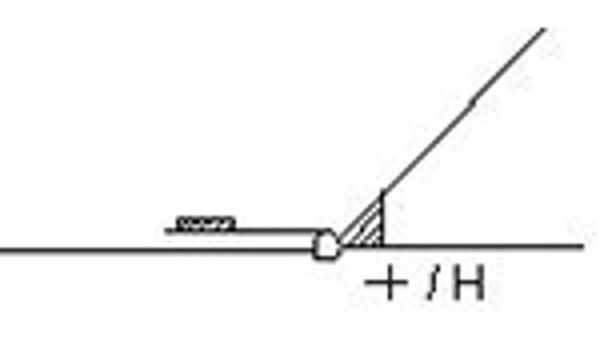

Sporveksel med kvadrat, vinkelstrek, skravur, tungeindikator og markering +/H for høyre
 Håndstilt sporveksel som inngår i sikringsanlegg. Normalstilling til rett spor.

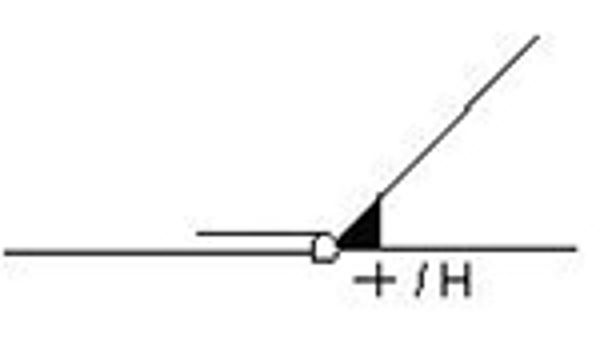

Sporveksel med kvadrat, mørk vinkelstrek og +/H-markering for høyrestilt normalstilling
 Sentralstilt sporveksel. Normalstilling til rett spor.

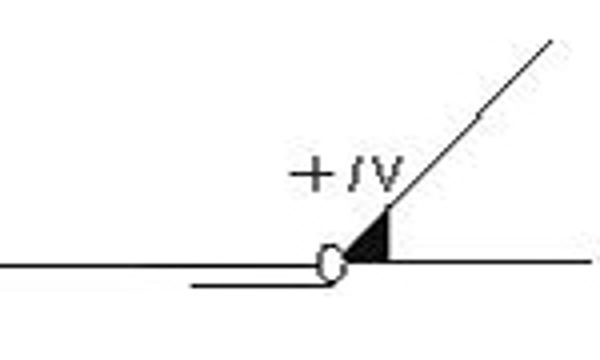

Sporveksel med kvadrat, mørk vinkelstrek og +/V-markering for venstrestilt normalstilling
 Sentraltstilt sporveksel. Normalstilling til avvikende spor.

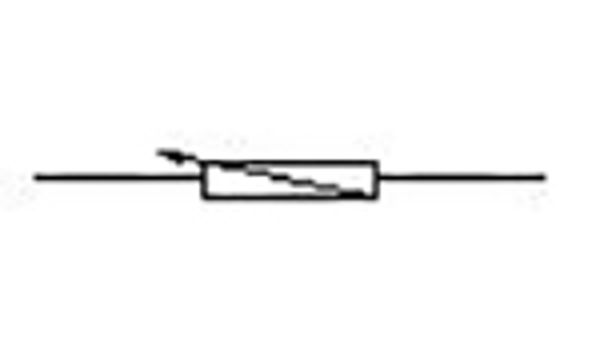

Rektangulært symbol med pil og skråinje som viser pålagt sporsperre i normalstilling
 Sporsperre, normalstilling pålagt.

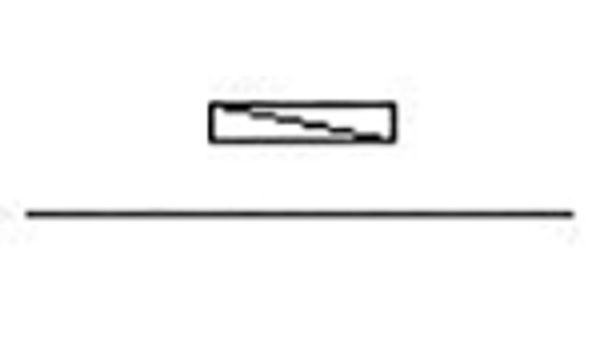

Rektangulær ramme med skrå strek, plassert over horisontal linje
 Sporsperre, normalstilling avlagt.
To sirkler over hverandre på stolpe med sokkel
 Planovergangs-signal, forsignal for planovergangs-signal og togsporsignal.

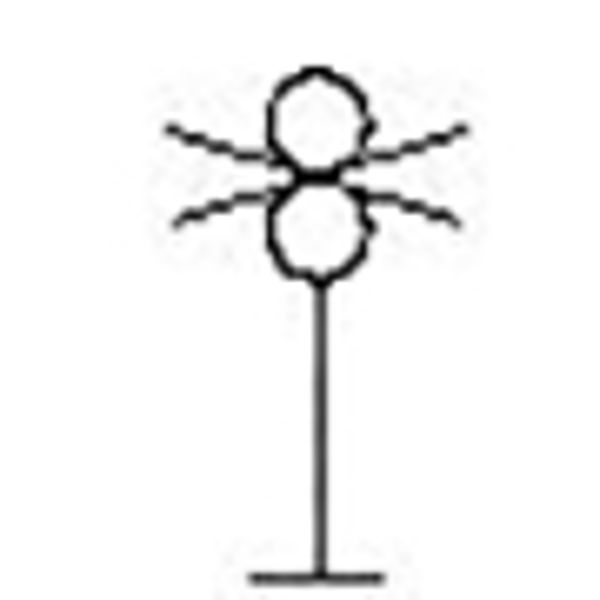

To sirkler over hverandre med X-formet kryss, plassert på stolpe med sokkel
 Signal mot vei. Andreaskors er plassert på alle signaler mot vei.

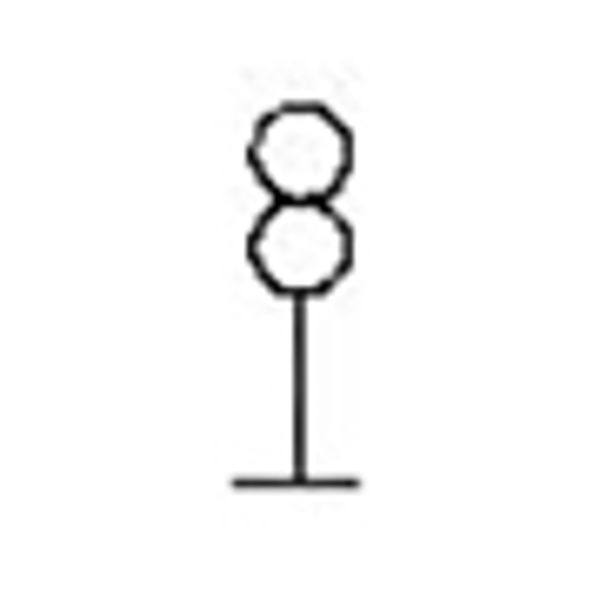

To sirkler over hverandre på stolpe med sokkel
 Enkelt innkjørsignal.

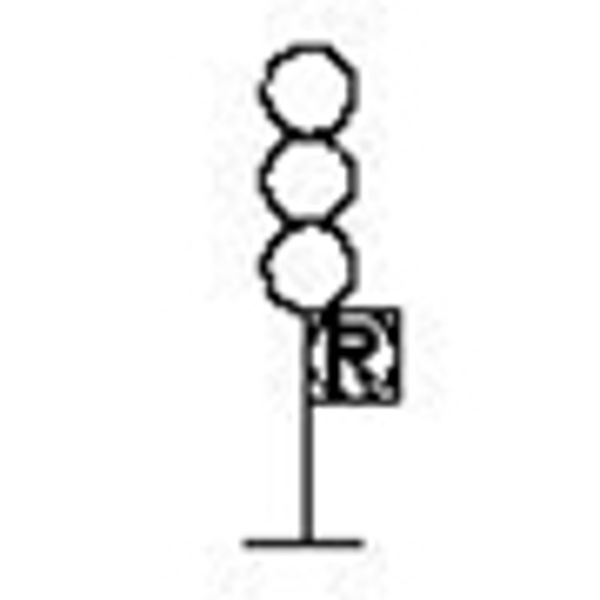

Tre sirkler over hverandre på stolpe med sokkel og firkantet skilt merket R
 Rasvarslingssignal.

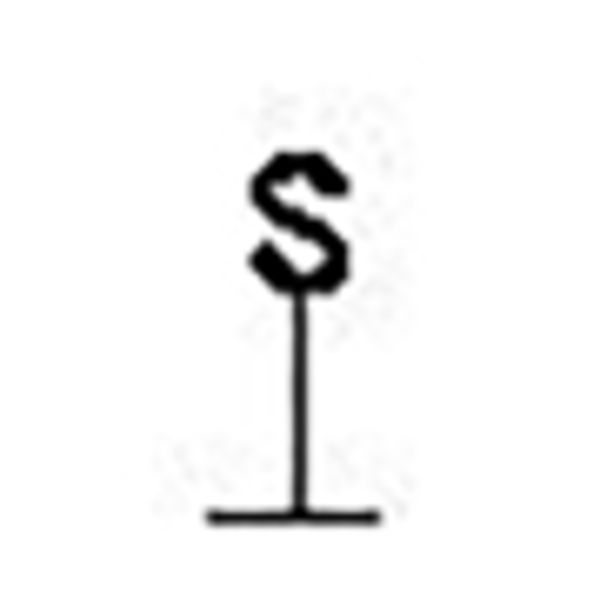

Bokstaven S på stolpe med sokkel
 Togvei slutt.

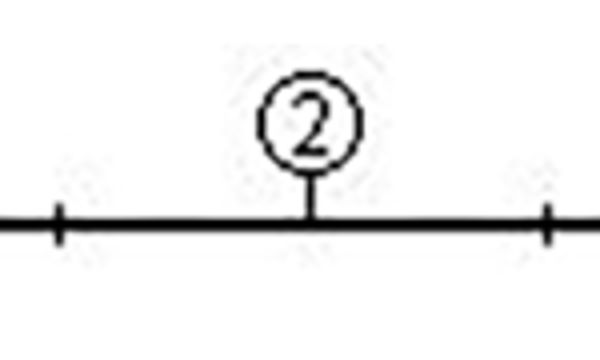

Horisontal linje med to tverrstreker og sirkel merket 2 på midten
 Sporavsnitt med identitet.

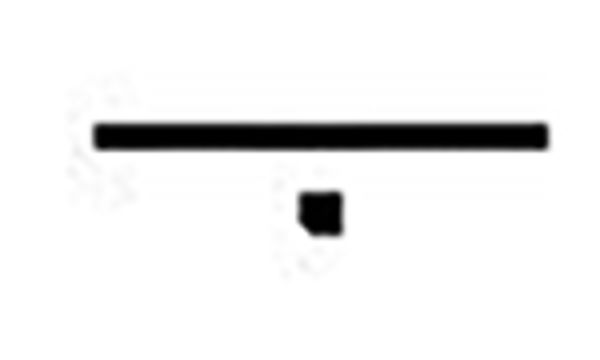

Horisontal linje med liten svart firkant under midten
 Stillerapparat. Punktet viser togekspeditørs plass.

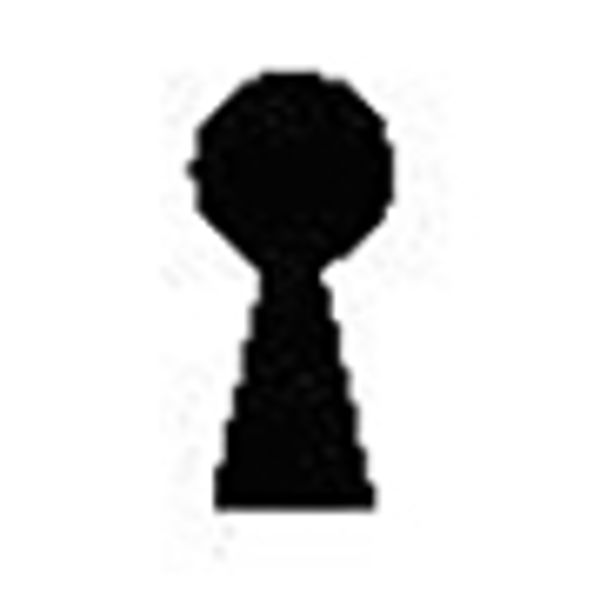

Fylt nøkkelhullform
 Nøkkelfelt: Fylt nøkkelfelt betegner at nøkkel er innsatt og omvridd.

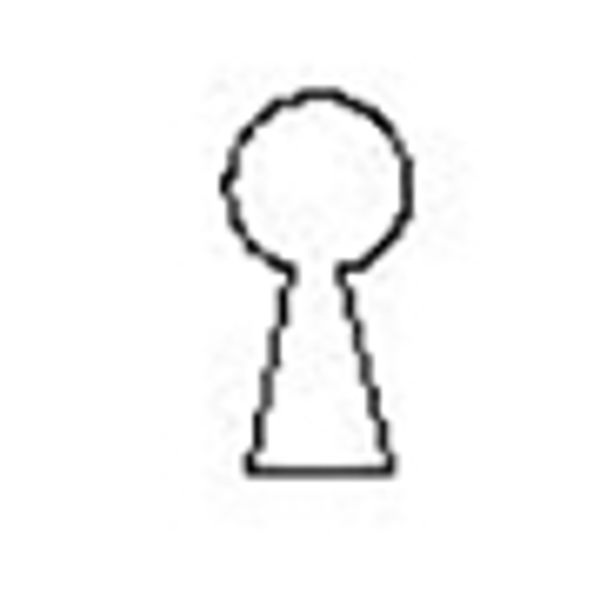

Nøkkelhullform uten fyll
 Nøkkelfelt: Åpent nøkkelfelt betegner at nøkkel er tatt ut.

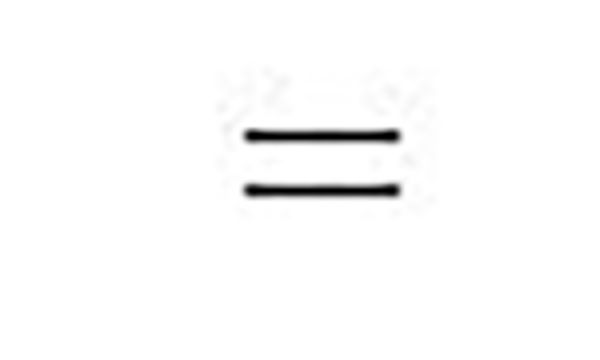

To korte, parallelle horisontale streker
 Betegner at sporavsnitt ikke er belagt.

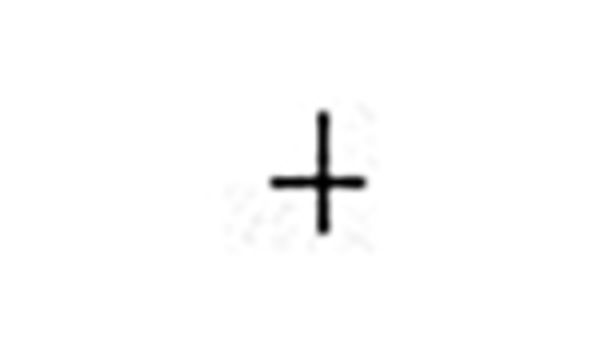

Form som et plusstegn
 Betegner «normalstilling».

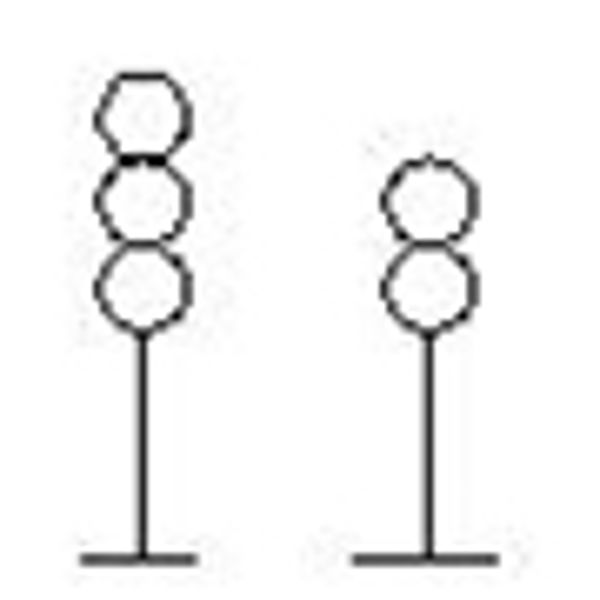

To signalstolper, én med tre sirkler og én med to sirkler over hverandre
 Innkjør-hovedsignal, utkjør-hovedsignal, indre hovedsignal og blokksignal.

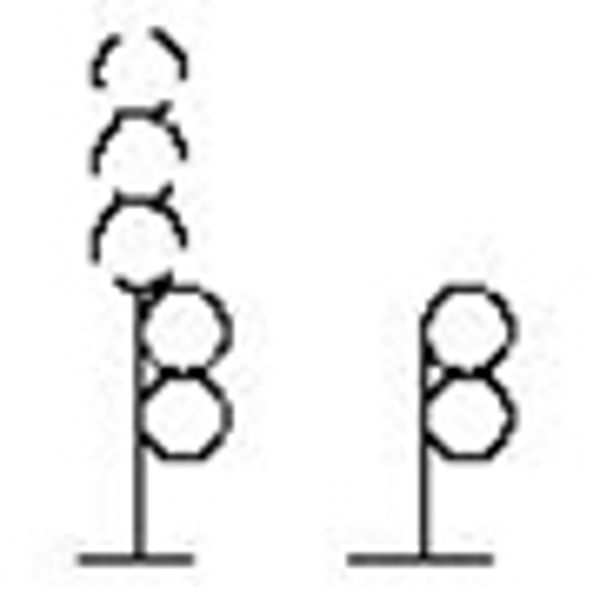

To signalstolper, én med tre sirkler i søyle og to på siden, én med to sirkler i søyle
 Forsignal.

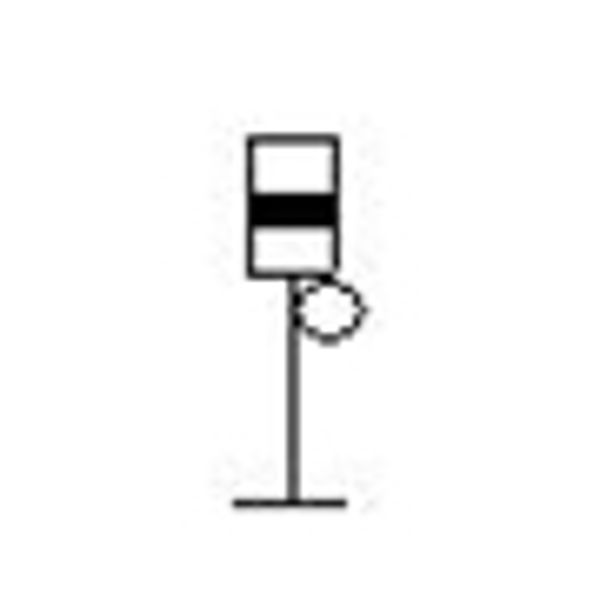

Rektangulært skilt med mørkt midtfelt på stolpe, med sirkel under på siden av stolpen
 Høyt skiftesignal med middelkontrollampe.

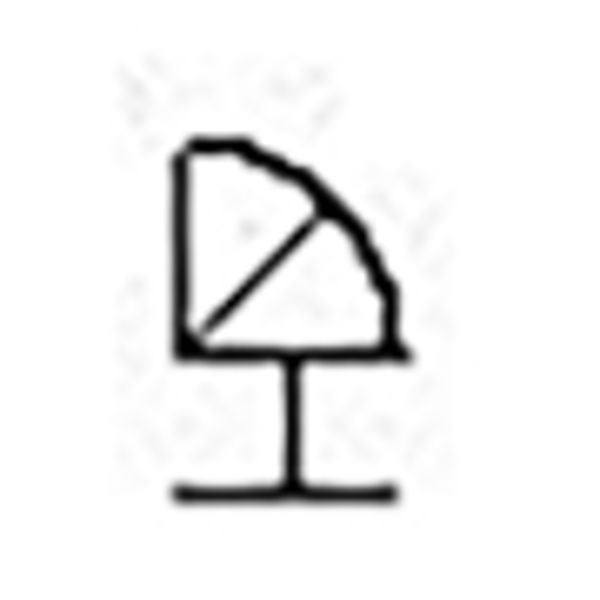

Kvart sirkel i ramme på lav sokkel, med skrå strek fra hjørne til bue
 Dvergsignal.

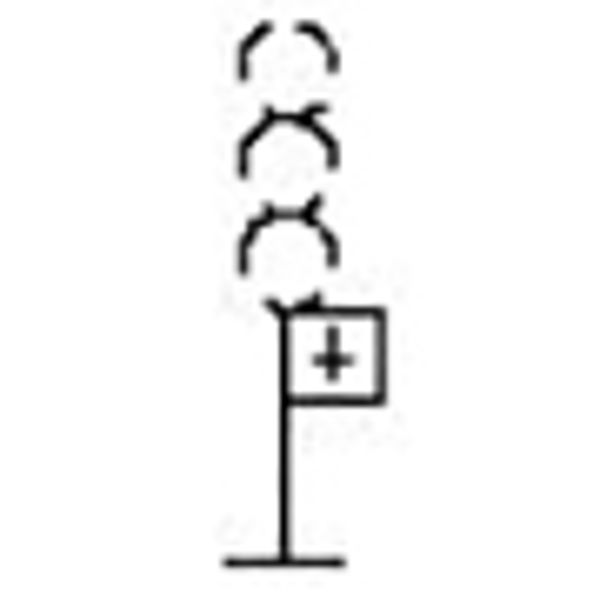

Tre sirkler i søyle på stolpe, med skilt merket pluss-tegn under på siden av stolpen
 Signal forsiktig kjøring.

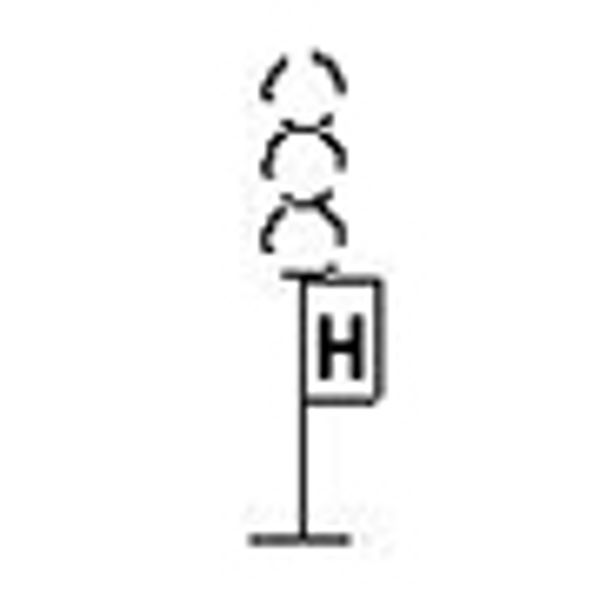

Tre sirkler i søyle på stolpe, med skilt merket H under på siden av stolpen
 Linjesignal.

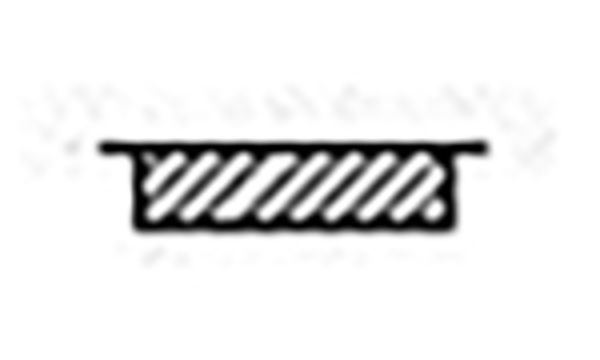

Skravert rektangel med horisontal topplinje som stikker ut på begge sider
 Samlelås (S-lås).

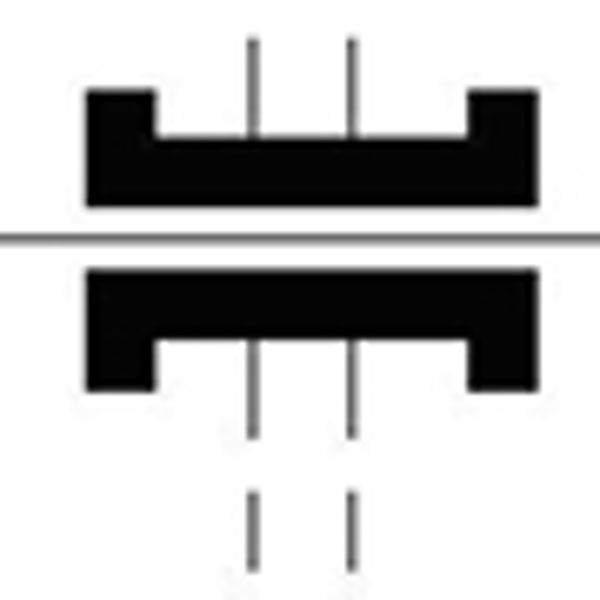

To svarte hesteskoformer mot hverandre, delt av linje med to stiplede loddrette streker
 Veiundergang.

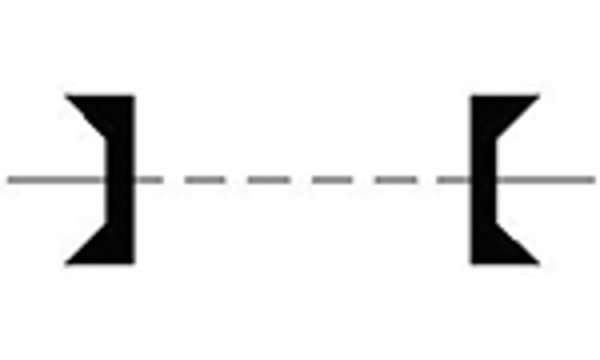

To stående vinkelformer vendt fra hverandre med avstand, stiplet vannrett linje gjennom figuren
 Tunnel

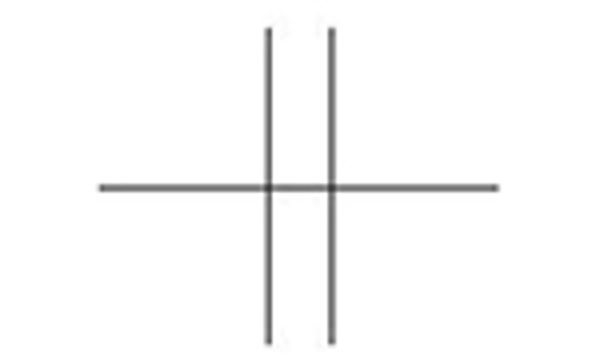

En horisontal linje krysset av to parallelle loddrette linjer
 Planovergang. Planovergangen er ikke sikret.

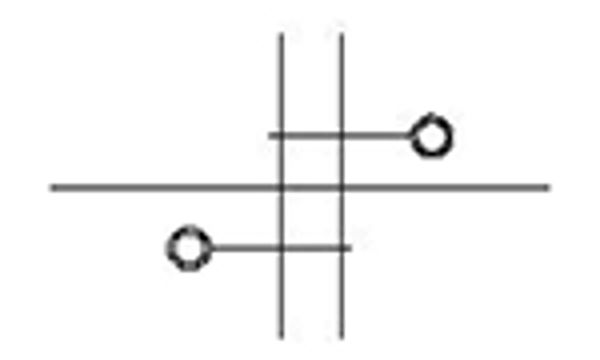

Horisontal linje krysset av to parallelle loddrette, med sirkel og tverrstrek på hver side
 Planovergang. Planovergangen er sikret med veibommer med drivmaskin.

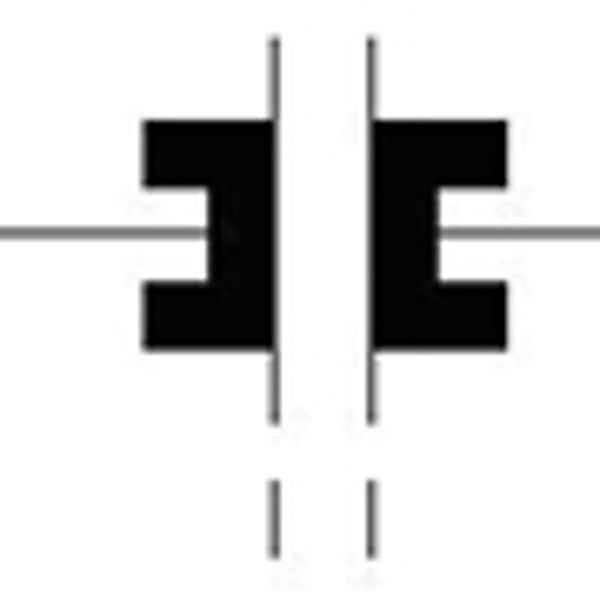

To svarte hesteskoformer vendt fra hverandre, gjennomskåret av loddrette og vannrette linjer
 Veiovergang.

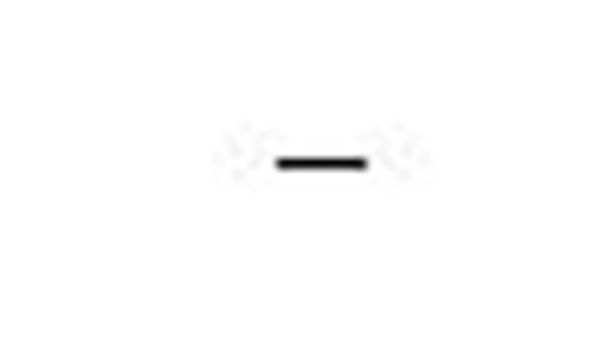

Kort horisontal strek, som et minustegn
 Betegner  «ikke normalstilling».

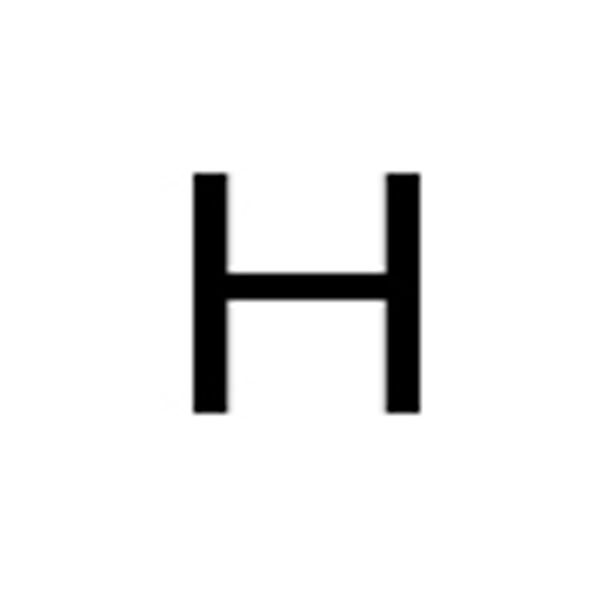

Stor H
 Betegner at normalstilling er for kjøring til høyre.

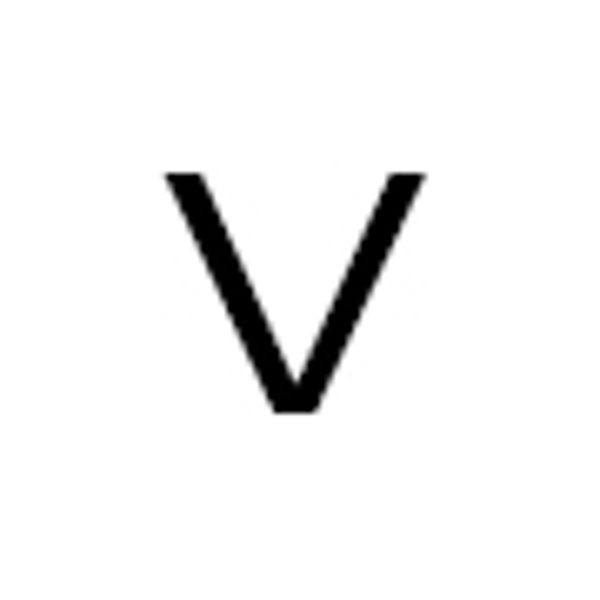

Stor V
 Betegner at normalstilling er for kjøring til venstre.

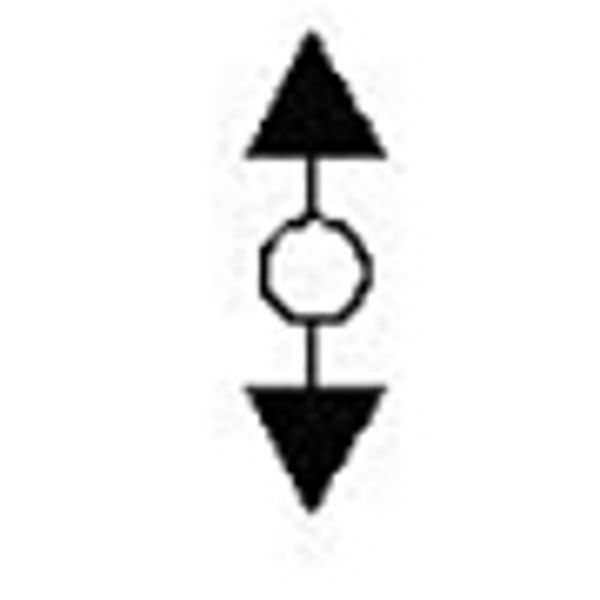

Loddrett pil med sirkel i midten og spisser til oppe og nede
 Stiller som kan legges både opp og ned.

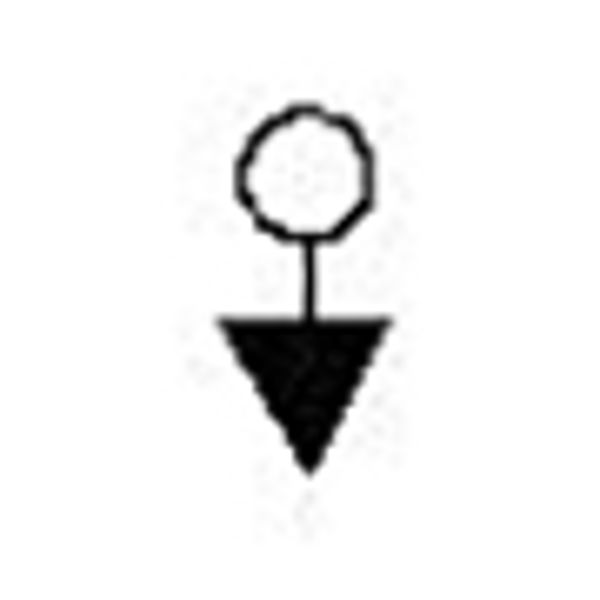

Nedovervendt pil med sirkel øverst
 Stiller som bare kan legges ned.

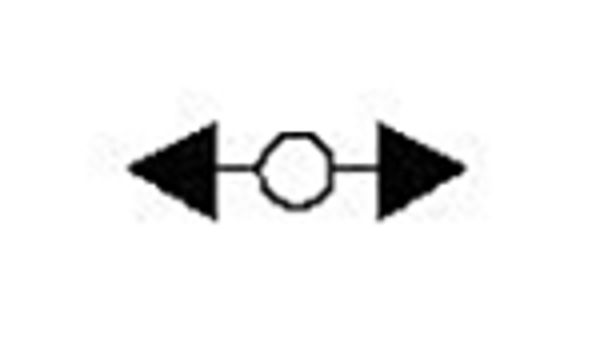

Vannrett pil med sirkel i midten og spisser til høyre og venstre
 Stiller som kan legges både til høyre og venstre.
